GPS用兩臺測量GPS接收器接受4個以上的空間軌道GPS通過相應的計算方法，計算出衛星發射的兩個載波信號GPS接受機器天線相位中心的距離。本節試驗介紹GPS在工程測量中應用全球衛星定位系統，包括衛星定位測量控制網絡的布置.衛星定位控制點的選擇GPS外業操作流程。

一.衛星定位測量控制網的布置應滿足以下要求：

(1)根據測試區域的實際情況.精度要求.衛星狀況.綜合設計接收機的類型和數量以及測量區域內現有的測量數據。

(2)第一級網絡布置時，宜測試兩個以上高級國家控制點或地方坐標系的高級控制點；對于控制網絡中的長邊，應形成大地四邊形或中點多邊形。

(3)控制網絡應由獨立的觀測邊緣形成一個或多個閉環或附加路線:各級控制網絡中構成閉環或附加路線的邊數不應超過6條。

(4)各級控制網絡中獨立基線的觀測總數不應小于必要觀測基線數的1.5倍。

(5)加密網應根據工程需要，在滿足精度要求的前提下，采用更加靈活的布網方式。

(6)采用GSP/RTK在控制網的布置中，應考慮參考站的分布和位置。.選擇衛星定位控制點

(1)點應選在堅實的土質中.在穩定可靠的地方，同時要有利于加密和擴張，每個控制點至少要有一個視角。

(2)應選擇視野開闊，高度角15°在上述范圍內，應無障礙物；接收衛星信號的干擾源或強烈反射衛星信號的物體不得在該點附近有強烈干擾。

(3)充分利用符合要求的舊控制點。

三.GPS外業觀測1．GPS準備觀察

（1）GPS接收器的一般檢查主要是檢查接收器的所有部件是否齊全.完好，緊固件是否松動脫落，設備手冊和材料是否齊全等。

(2)通電檢查的主要項目包括:設備通電后信號燈相關.按鍵.顯示系統和儀表的工作情況，以及自測系統的工作情況。自測試正常后，按照操作流程進行衛星捕捉和跟蹤，檢查其工作情況。

(3)試驗檢驗主要是對接收機的精度和穩定性進行檢驗。試驗是在不同長度的基線上進行的，有兩套GPS為了確定接收機的精度和穩定性，將接收機測得的基線長度與標準值進行了比較。通常每年使用接收機前至少檢查一次。

（4）編制GPS衛星可見性預報和觀測時間的選擇GPS定位精度與觀測衛星的幾何圖形密切相關。衛星幾何圖形的強度越好，定位精度越高，從觀測站觀測衛星的高度角度越小，衛星分布范圍越大，幾何精度因子越大GDOP值越小，定位精度越高，通常需要GDOP值小于6。

通常GPS接收器的商業數據處理系統配備了衛星可見預測軟件。使用該軟件時，需要在當前子目錄下存儲前觀測衛星日歷文件；輸入預測軟件后，輸入預測觀測站的一般坐標.預測觀測日期和觀測衛星高度的截止角。該軟件首先閱讀早期衛星日歷文件的衛星時間表。該軟件根據預計觀測日期計算衛星位置，然后使用測量站坐標計算衛星高度角，選擇截止角大于高度角的所有衛星進行預測，并按時間順序列出所有可見衛星信息。

2.觀測工作包括天線安置，GPS接收器的放置和操作、氣象參數測量和測量站記錄等。

（1）天線的放置是實現定位的先決條件之一。一般情況下，天線應盡量放置在標志中心垂直方向的三腳架上，天線的圓形水平氣泡必須在中間；天線方向標志線應指向正北方向，并考慮當?shù)卮牌罱嵌鹊挠绊懀詼p少相位中心偏差的影響，方向誤差一般不應大于土壤5°。天線放置后，在每個觀應在每個觀測期前后高出一次。兩次量的高差不應大于3。mm。以平均值為最后天線高。若相互差異超過極限，應查明原因，提出處理意見，并記入觀察記錄。

（2）安置GPS接收器放置在離天線適當位置的地面上，用電纜將接收器和電源放置在接收器上.連接好天線和控制器，確認無誤后，打開電源開關，進行預熱和靜置。

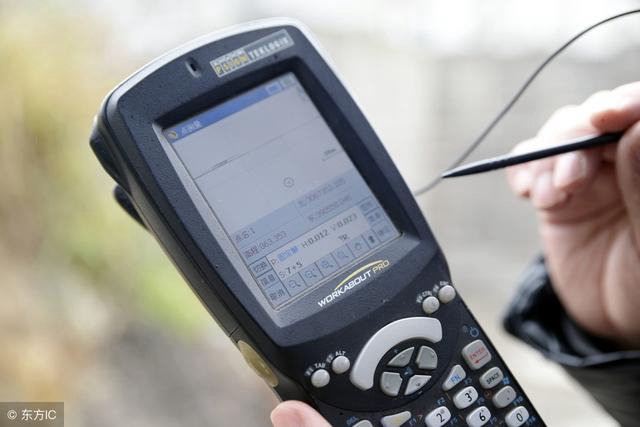

(3)捕機觀測的主要任務是捕獲GPS衛星信號和跟蹤.接收和處理信號以獲取所需的定位觀測數據。有關接收機操作的具體方法和步驟，請參閱儀器操作手冊。不同的接收機操作過程基本相似，主要步驟包括：1.打開接收機2.手冊啟動3.進入項目→新建→輸入工程名稱

→確定→編輯→增加→

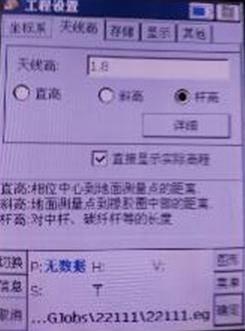

橢球名稱:xian80→中央子午線：109.30→點擊ok→高天線:(默認1).8m，可以根據桿的高度進行調整，但必須與桿的高度一致)→確定

4.校正坐標：第一步：輸入→球轉換參數→打開：hw20151207文件下的info/hw20151207.cot→ok保存→文件名：(新建工程名稱)→應用→是→是

第二步：輸入→校正導向→輸入本控制點X.Y.H坐標→(水泡需要居中)→校正→確定

5.點放樣：第一步：測量：→點放樣→目標→文件→導入→打開文件：（ltlzbd01或ltlzbd02或ltlzbd03）→導入第二步:選擇要放樣的點→確定。根據提示找到目標點。

6.直線放樣：測量→直線放樣→目標→增加→輸入或添加(起止點).線名.里程0)等相關信息即可→確定→選中該線→確定?？梢蚤_(kāi)始放樣。

四.數據處理

當現場觀察工作完成后，通常應將當天的觀察數據下載到計算機并進行計算GPS基線向量和基線向量的解決方案軟件一般采用儀器制造商提供的軟件，也可以采用通用數據格式的第三方軟件或自編軟件?；€向量解決完成后，應對解決方案結果進行檢查，通常采用同步環和異步環檢測。根據規范要求的精度，消除誤差較大的數據，必要時需要重新測試。當對數據進行檢查時，可以將基線連接到測量網絡。差異軟件可以使用儀器制造商提供的軟件，也可以使用通用數據格式的第三方軟件或自編軟件。
