中海達RTK應用實例--道路放樣邊坡測量
使用中海達新款道路編輯軟件Survey Mate(PC端)，可以直接編輯道路設計的平曲線、垂直曲線、標準橫截面、過高、加寬、邊坡等參數，兼容導入新款的手簿軟件Hi-Survey Road V1.4.2，相當于將整個道路設計數據導入手冊。
項目背景
在傳統的道路施工中，測量通常使用儀器全站儀或其他測量設備，然后根據設計文件提取一些特征點進行點坐標放樣。人工計算量很大，整體效率很低。同時，由于現場環境導致部分特征點無法放樣，需要更改里程等，人員經常攜帶圖紙、計算器等輔助物品，給戶外作業帶來不便。
解決方案
使用中海達新款道路編輯軟件Survey Mate(PC端)，可以直接編輯道路設計的平曲線、垂直曲線、標準橫截面、過高、加寬、邊坡等參數，兼容導入新款手簿軟件Hi-Survey Road V1.4.2，相當于將整個道路設計數據導入手冊。外業可根據移動站位置實時顯示當前里程、橫坡、填挖值等，基本避免了對圖紙和計算器的依賴，大大提高了外部放樣效率。

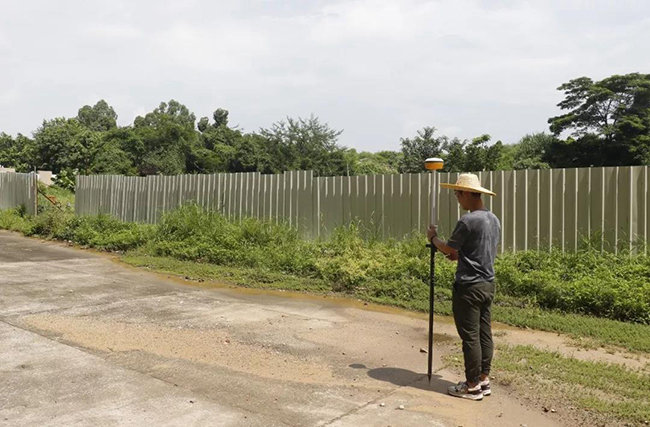

以下以中海達V98?GNSS RTK道路放樣為例：
應用步驟
項目應用產品
中海達V98 GNSS RTK測量系統，HDL全能星電臺，iHand30手簿，Survey Mate V1.0.0、Hi-Survey Road V1.4.2。
道路數據行業編輯：
采用中海達自主研發的Survey Mate道路編輯軟件，如果有緯地或海地設計文件XXX.PM，緯度PM導入或海地PM導入功能直接導入設計數據；如無設計文件，可使用Excel復制粘貼或手動輸入斷鏈、平曲線、垂直曲線、標準橫截面、過高、加寬、邊坡庫、邊坡、結構等數據，建立良好的道路數據庫。
轉自中海達RTK官網
