2000國家大地坐標系對現有地圖的影響

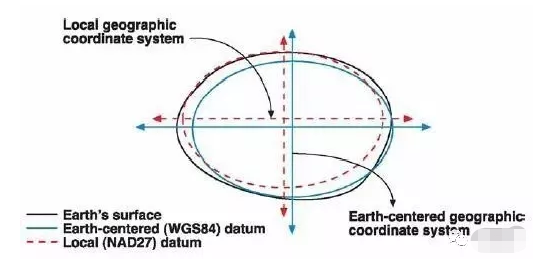

大地坐標系是測量制作地形圖的基礎，大地坐標系的變化必然會導致地形圖元素的位置變化。一般來說，局部坐標系的起源大大偏離地心（接近200米）。無論是1954年北京坐標系還是1980年西安坐標系的地形圖，使用地心坐標系后都需要適當糾正。

計算結果顯示，1954年北京坐標系改為2000國家大地坐標系。在56°N～16°N和72°E～135°E范圍，如果不考慮橢球的差異，1954年北京坐標系下的地圖轉換為2000系下圖幅平移量為:X平移量為-29~62m,Y方向的平移量為-562m~+84m。1980西安坐標系下的X平移量為-9~+43m，Y方向的平移量為+76~+119m。因此，坐標系更換在1:25萬以大比例尺地形圖中點（含圖廓點）的地理位置變化值已大于制圖精度，必須重新標記。

對于1:25萬小地形圖，坐標系更換引起的圖廓點坐標變化，圖廓線長度和方位的變化在繪圖精度內可以忽略，對1的影響可以忽略:25萬比例尺地形圖，考慮到實際成圖精度，實際轉換時不需要考慮轉換。

根據實際計算，由坐標系轉換引起的各種比例尺地形圖的長度（包括圖形線的長度）和方位變化在繪圖精度范圍內，可以忽略不計。也就是說，使用地心坐標系時，只移動圖幅的圖形廓點，圖形廓線與原圖形廓線平行，坐標系的變化不改變圖幅中任何兩個物體之間的位置關系。

WGS84坐標系與2000國家大地坐標系的關系

在定義方面，2000年國家地球坐標系與WGS84一致，即坐標系的起源、規模、方向和定向演變的定義是相同的。兩個坐標系使用的參考橢球也非常相似，只有扁平度略有差異。在實際點表示中，只考慮橢球的差異，結果是一致的，但由于2000年國家地球坐標系坐標定義在2000年，大多數應用實際上是不同的時間定位，因為地球板不斷移動，不同時間地球不同板塊的實際位置正在改變，偏離了2000年的位置。

因此，不同時間定位得到的WGS84坐標并不是嚴格意義上的2000國家地球坐標系。例如，與2000年國家地球坐標系相比，基于當前框架的歷元（如2009年）坐標值差為0.6m。但對于1:1萬以小比例尺的應用，可以簡單近似地認為是同一坐標系。

GNSS后處理定位結果與2000國家大地坐標關系關系

高精度GNSS定位軟件處理得到的站點坐標與觀測時刻衛星日歷定義的基準相同。衛星在不同的時間段使用不同的ITRF框架，但不同框架之間較大的差異是厘米級。差異主要體現在板塊運動引起的點位變化上。站點位于不同板塊，與板塊一起運動。如果按照中國平均點運動速率為2-3cm/年，按10年算，點位相距定義時點坐標已變化了20-30cm。

因此，GNSS后處理得到的站點坐標需要考慮點位移動速率才能得到2000國家大地坐標系的坐標。

坐標系變化對圖幅點間距的影響

不同坐標系之間橢球體的變化在不同區域、不同幅度、相同幅度的不同位置是不均勻的，但鑒于不均衡差異很小，因此對于1:5萬以至1: 1萬幅地形圖的數據精度而言，數據轉換后，圖廓邊長與圖幅內不同點之間的相對距離保持不變。

不同橢球變化對圖幅的影響

1954年，北京坐標系到1980年西安坐標系或2000年國家坐標系的數據轉換必須在考慮坐標平移參數時進行橢球體之間的轉換；1980年西安坐標系到2000年國家坐標系的轉換，橢球體帶來的坐標位移很小。考慮到空間數據庫的實際精度、轉換誤差和數據后處理，橢球體的轉換過程可以忽略不計；

1954年北京坐標系、1980年西安坐標系、2000年國家大地坐標系下，空間上相同的經緯度坐標點有不同的大地平面坐標（統一采用高斯投影6度分帶）。每個坐標系下的地圖劃分不同于同一空間實體，因此原標準圖劃分不再具有原圖劃分的性質，如1:5萬幅數據轉換后，對于其2000國家大地坐標系下的標準幅度，圖幅四側會有兩個測量數據冗余，兩個測量數據不到邊；

1954年，北京坐標系下的地圖轉換為2000系下圖的平移量為：X平移量為-29~-62m，Y方向的平移量為-56~+84m。對應1:5萬圖廓平移量X約1.2mm、Y方向約1.7mm，X平移量為-9~+43m，Y方向的平移量為+76~+119m。對應1:5萬圖幅圖廓平移量X方向約0.8mm、Y方向約2.4mm。可見不同坐標系下轉換后數據接邊與重合不容忽略;

CGCS2000圖更新周期

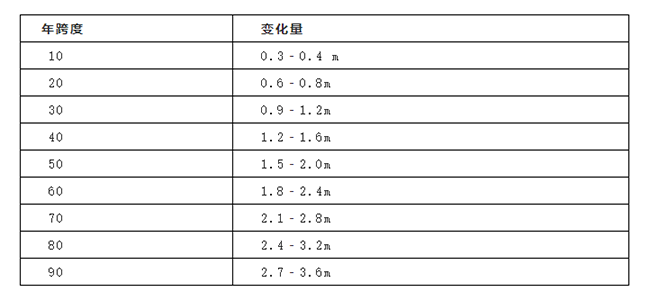

2000年國家大地坐標系基本比例尺地形圖更新，主要考慮點位變化速率對點表示圖上的影響精度是否大于允許范圍。我國平均點位變化率為3-4cm/年，距2000.0歷元時間跨度不同時，點位影響等級見下表:

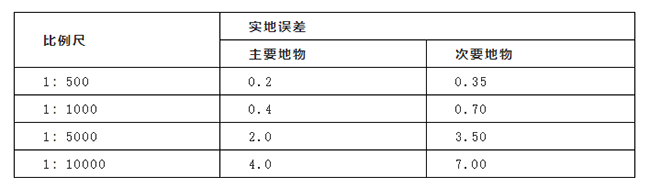

基本比例尺地形圖上的實際精度主要為0.4mm，次要地點為0.7mm，對應于相應的比例尺，實際精度為：

10年后1:500、1:對于1000地圖來說，點位的變化已經大于制圖精度，需要更新注意特定位置的變化，但1:500及1:1000項目和城市建設用圖，只關心地物的相對位置而不是特定位置，不能更新。1: 5000比例尺在50年后需要更新。1:10000則90年后才需要更新。
