在CAD中，創建標注樣式時，可以為每個尺寸附加尺寸公差，但并不是每個尺寸都需要公差。我們可以通過“特性”選項板來修改現有標記的公差。和萊佳德科技小編一起看看如何使用對象特性管理器來編輯尺寸公差標注的吧。

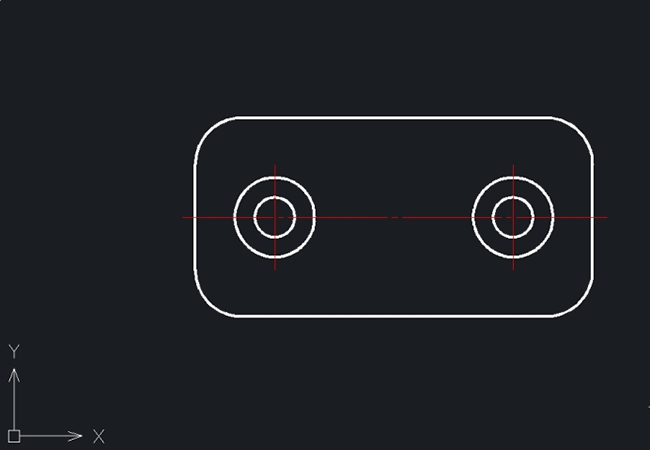

1.打開圖形文件，如下圖所示，將逐步標注左右孔之間的間距，并附上極限偏差“+0.05”和“-0.02”。

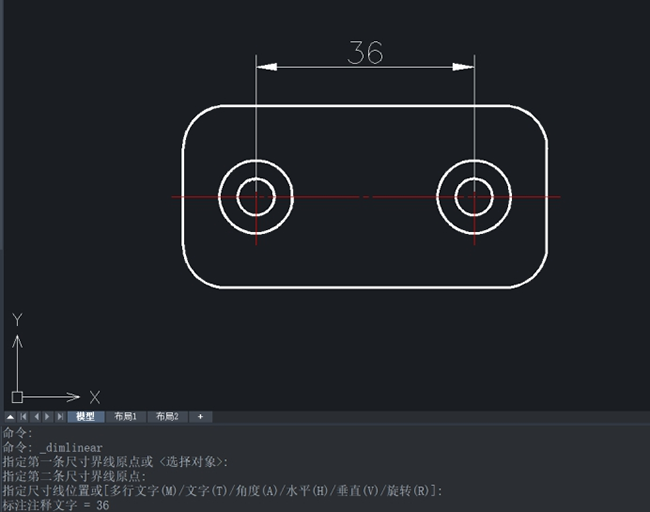

2.依次點擊[標注]-[線性]按鈕，根據命令行提示確保打開對象捕捉，依次選擇左右圓心，拉出合適的尺寸線位置，如下圖所示。

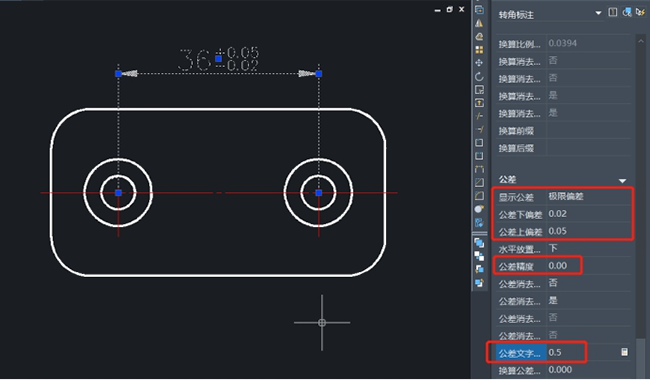

3.選擇線性標注36，按Ctrl+1快捷鍵彈出[特性]選項板，在[公差]選項組的[顯示公差]下拉列表中選擇極限偏差，在[公差精度]中選擇“0.00”，在[公差偏差]數值框中輸入“0.05”，在[公差下偏差]中輸入“0.02”，在[公差文字高度]中輸入“0.5”，如下圖所示。

4.關閉“特性管理器”，Esc鍵取消標注對象的選擇，效果如下圖所示，已完成此線性標注增加尺寸公差的操作。

以上是完成尺寸公差標注的一種方法。用這種方法，我們也可以用公差標注“對稱”、“極限尺寸”和“基本尺寸”等形式的帶有公差的尺寸。
