人們通常認為棱鏡在測量過程中的工作相對簡單——只要棱鏡在測量過程中相對簡單“待”只是在那里。但是測量工作質量將取決于薄弱環節，“小”棱鏡也可能帶來“大”麻煩。棱鏡是否能很好地完成任務取決于各種因素，無論是原材料的質量，還是生產過程的標準，都會對棱鏡測量的準確性和在惡劣環境中的耐受性產生巨大的影響。在本文中，我們將了解徠卡測量原棱鏡的生產方法，并解釋為什么選擇正確的棱鏡和正確的儀器同樣重要。

一、什么樣的棱鏡才是好棱鏡？

一個好的棱鏡需要盡可能多地反射激光信號。要做到這一點，它必須做得很好，并得到相應的保護，這樣棱鏡的準確性就不會受到外部環境的影響。棱鏡應能滿足用戶在各種距離上的需求。例如，在短距離和長距離的情況下，可以使用不同的涂層來支持。棱鏡需要堅固耐用，以確保即使從中桿的高度掉到地上，也能繼續正常使用。

徠卡測量棱鏡采用優質玻璃制造，生產技術先進，組裝嚴格，質量控制工藝嚴格。讓我們看看這些措施對棱鏡的精度和使用壽命有什么影響。

1精雕細琢，防止光束偏移

棱鏡是由玻璃塊制成的，因此棱鏡玻璃的制作對棱鏡的反射能力有重要影響。玻璃切割、研磨、拋光和安裝的精度將直接影響棱鏡反射回全站儀的激光測距信號。玻璃的棱角和表面打磨得越準確，信號在同一方向的返回效果越好，強度越高。即使棱鏡角度與規定值之間只有幾秒鐘的誤差，棱鏡反射的信號也會錯過全站儀，從而無法測量距離。

2特殊涂料，提高性能

棱鏡反射激光測距信號的能力取決于其材料和表面質量。徠卡測量系統生產的棱鏡上附有銅涂層，可以在徠卡測量全站儀使用的測距信號波長范圍內提供更好的反射率，提高棱鏡的反射性能。銅涂層是一種堅固的材料，由于表面附有適量的涂層，不易腐蝕。同時，徠卡測量棱鏡還使用抗反射涂層來減少近距離測量誤差。在近距離測量中，沒有抗反射涂層的棱鏡可能會產生更大的誤差，因?yàn)槔忡R的正面（而不是中心）總能直接反射一定比例的激光測距信號，可能導致測量結果錯誤。徠卡測量棱鏡的抗反射涂層可以防止這種情況。

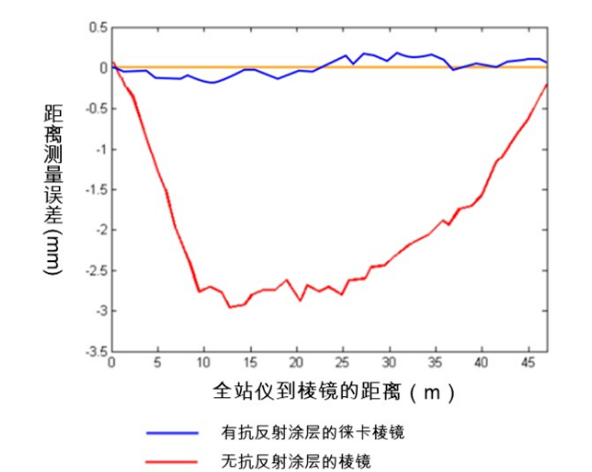

徠卡測量棱鏡在近距離能更好

3對中精度

除了高質量的玻璃，測量精度的另一個重要因素是所謂的“對中精度”。對中精度是指棱鏡支架與安裝螺柱對齊正確安裝的精度。如果不使用原棱鏡支架，測量錯誤的風險會變得非常高，因?yàn)檫@些“仿徠卡”支架不是按照徠卡測量系統的標準生產和配置的，導致其質量無法保證。

4防塵防水

如果棱鏡沒有很好地密封，周?chē)沫h(huán)境可能會破壞它的反射能力，導致它不能正常使用。棱鏡經常被放置在測量現場很長一段時間，尤其是當它們被用于監測和應用時。因此，棱鏡需要能夠承受惡劣的環境條件。例如，我們的一個全站用戶反饋說，他們安裝在軌道上的棱鏡無法測量。我們對此進行了調查，發現用戶使用的棱鏡是徠卡測量棱鏡的劣質仿制品，沒有正品使用的保護層。為了防止鐵路沿線雜草生長，運維單位經常噴灑強力除草劑，正是這些除草劑腐蝕了棱鏡，使其無法再使用。

徠卡測量棱鏡除了銅涂層外，實際上還有三層保護層。粘合涂層將銅涂層固定在玻璃上，保護涂層保護銅涂層，并密封所有涂層。最后，外部的抗反射涂層為棱鏡增加了額外的環境影響保護層，以確保棱鏡的使用壽命。

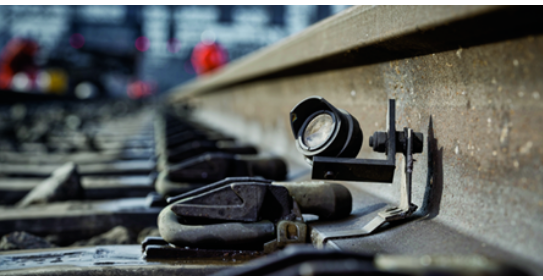

非徠卡測量棱鏡安裝在鐵軌上，失去反射能力

二、徠卡360°棱鏡：6個月，90道工序

用玻璃塊做一個360°棱鏡需要6個月，整個過程包括90個單獨的過程。3600°棱鏡設計用于先進的自動全站儀，采用自動技術鎖定棱鏡，使測量人員無需反復照射棱鏡?！憷忡R是360°全方位，它由六個玻璃三棱錐組成，并采用專利技術進行嚴密組裝。

為什么需要這么長時間？首先，玻璃錐體需要用玻璃立方體切割，優于8″研磨角精度。其次，采用光學接觸鍵合技術手工研磨拋光，使其表面光滑至兩位納米精度(即10億分之一米)。然后從立方體上研磨出相同尺寸的棱錐，并進行相同的拋光。接下來，在特定的環境條件下，玻璃棱錐是真空的“潔凈室”涂上多層涂層。然后用慢干粘合劑粘在一起。整個組裝過程耗時長達兩周，其中硬化過程耗時較多。最后，將玻璃安裝在橡膠中，用碳棒或金屬棒加固棱鏡。在這批出廠前，樣品必須經過一系列嚴格的質量測試，其中之一就是中桿墜落測試。

三、跌落測試

在儲存、轉移和測量過程中，棱鏡不可避免地會意外地落在地上。測量員將中桿靠在墻上，然后走開，中桿可能會倒下。中桿墜落測試是徠卡測量系統的眾多質量測試之一，棱鏡在此過程中需要保持完好。下面的視頻顯示了一個典型的墜落測試，按照我們的標準規則進行，即中桿高2米，從垂直位置墜落，最后落在混凝土地面上的硬木上。視頻中測試了三個棱鏡：徠卡GRZ4（用于“普通”單人測量的360°棱鏡)，徠卡GRZ122（鏡站儀上的3602）°棱鏡)和徠卡GRZ122仿制品。觀察徠卡保護帶來的差異。

四、使用劣質棱鏡的風險

使用劣質配件會影響你的工作。無論全站儀的質量或價格如何，劣質棱鏡都會使您無法獲得準確的測量結果。即使是低精度（厘米級，而不是毫米級）的測量任務，劣質棱鏡也不會因?yàn)槠浯嗳跣远L(zhǎng)期使用。

徠卡測量客戶服務團隊將對用戶反饋的徠卡測量解決方案無法提供準確結果進行詳細調查。我們經常發現問題是由第三方配件引起的，許多人聲稱“就像徠卡產品一樣”。我們的一個用戶就是這樣，他們說使用的360°棱鏡的質量不符合徠卡測量附件的期望。

在用戶的工作現場，當棱鏡只從1.3米的高度掉下來時，它就會裂開。當我們收到棱鏡并進行測試時，我們發現它是仿制品——涂層質量差，膠水質量差，甚至沒有內置的穩定碳棒，這使得它很容易斷裂。不幸的是，用戶從網上賣家那里購買商品，無法退款。這筆交易并不像看起來那么劃算——他們?cè)陧?xiàng)目中損失了寶貴的金錢和時間。

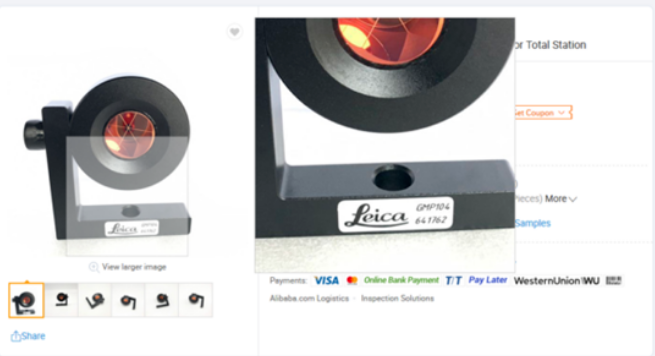

網絡售賣的“仿徠卡”棱鏡

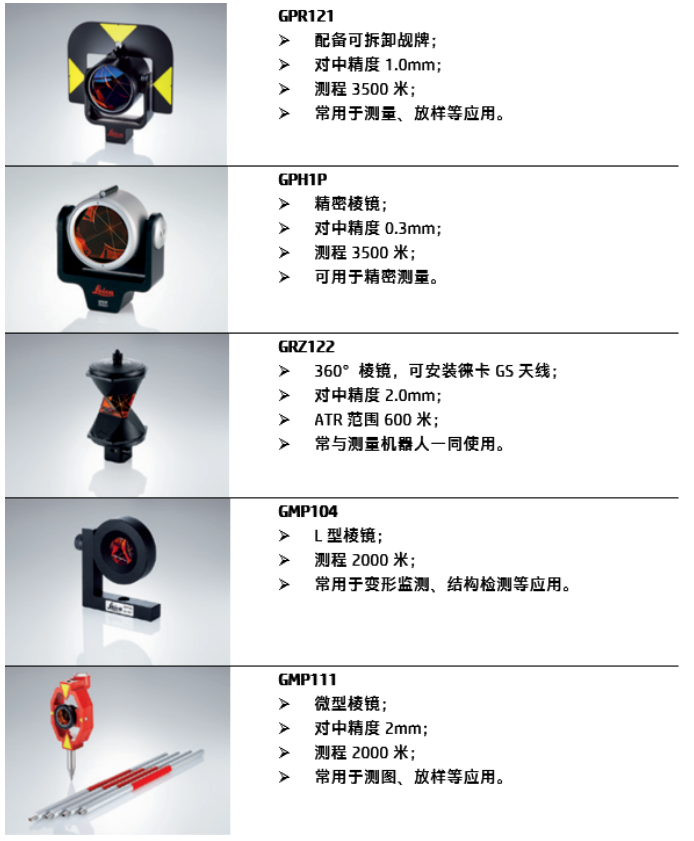

5、常見的徠卡棱鏡

轉自徠卡測量系統應用
