研究結果表明：大場景的地形圖測繪，采用RTK進行單點測圖測量精度受地理環境因素影響較大、效率較低，但成本較低。采用三維激光掃描和無人機進行測圖測量精度受地理環境因素影響較小、效較高，但成本較高。

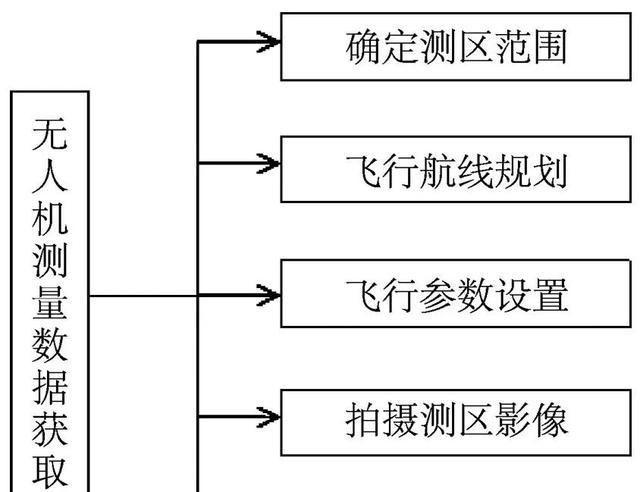

2.3無人機數據采集
3數據處理
RTK數據處理使用CASS9.1軟件，主要針對RTK與全站儀采集的野外數據繪制地形圖。由于地形圖是采用兩種儀器進行測繪的，因此在繪制地形圖前，需要將野外采集的數據合并且轉換格式為CASS9.1軟件可導入的格式(點名、X、Y、Z轉為點名、Y、X、Z)。然后導入到CASS9.1軟件中，野外測點點號，根據野外草圖或野外測點名繪制地形圖。該方法的測量精度受地理環境因素影響較大，效率較低。RTK數據處理的主要流程如圖5所示。

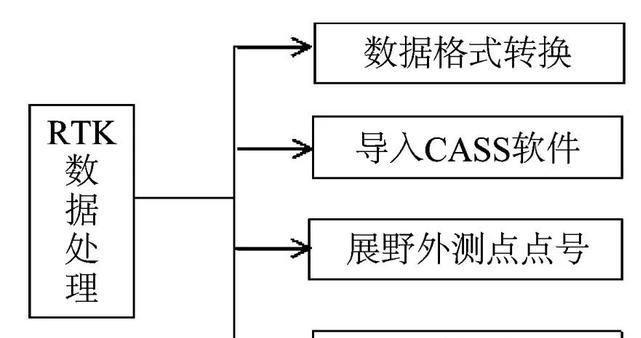

圖５：RTK數據處理?流程???
3.2地面三維激光掃描數據處理
處理三維激光掃描數據使用Riscanpro1.6.4和EPS2016三維測圖軟件，Riscanpro1.6.4軟件主要是把野外采集的三維激光點云數據進行配準、去噪，EPS2016根據處理后的三維激光點云模型進行三維測圖。首先，在數據處理之前，需要將三維激光點云的格式轉換為可導入到Riscanpro1.6.4軟件中的格式。此外，在三維激光點云數據配準前，需要將掃描的49個測站數據依次導入Riscanpro1.6.4中進行壓縮，以便快速配準。配準是根據采集的控制點轉換掃描的數據坐標系，將掃描坐標系轉換為工程坐標系。轉換坐標系主要計算七參數（3個平移參數、3個旋轉參數和1個縮放參數）。然后將配準完的激光點云數據去噪，保留對三維測圖有價值的三維激光點云數據。最后，將處理完的測區范圍導入EPS2016軟件中繪制地形圖，此方法受地理環境影響因素較小、效率比較高。三維激光掃描儀數據處理的主要流程如圖6所示。?

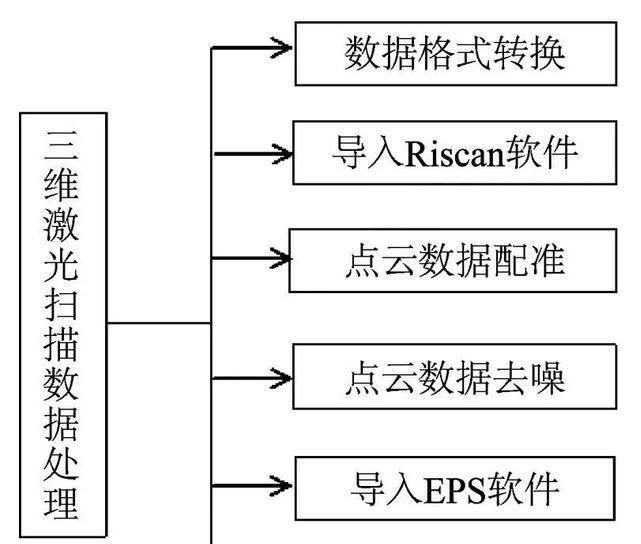

圖6：三維激光掃描數據處理流程?
3.3無人機數據處理
無人機數據處理使用Smart3D4.4.9和EPS2016三維測圖軟件，Smart3D軟件是將采集到的無人機影像數據進行測區正射影像和三維實景模型的構建，EPS2016三維測圖軟件是基于測區正射影像和三維實景模型進行三維測圖。首先，無人機圖像處理前，需要對野外采集的圖像數據進行篩選，刪除過度曝光、模糊和重復的圖像，否則會導致Smart3D軟件處理失敗。然后將采集到的像控點刺在無人機圖像上，進行空中三角測量處理，由于DJ Phantom4 RTK采集的pos數據會自動寫入圖像，因此在進行空中三角測量處理時，無需導入pos數據，刺完像控點后進行空中三角測量處理即可。此外，根據工程需要，在Smart3D中設置參數后，軟件會自動構建測區的正射影像和三維實景模型。最后在EPS2016三維測圖軟件中根據二維正射影像和三維實景模型實現二三維聯動繪制地形圖。此方法的測量精度受地理環境因素影響較小，效率比較高。無人機處理數據的主要過程如圖7所示。

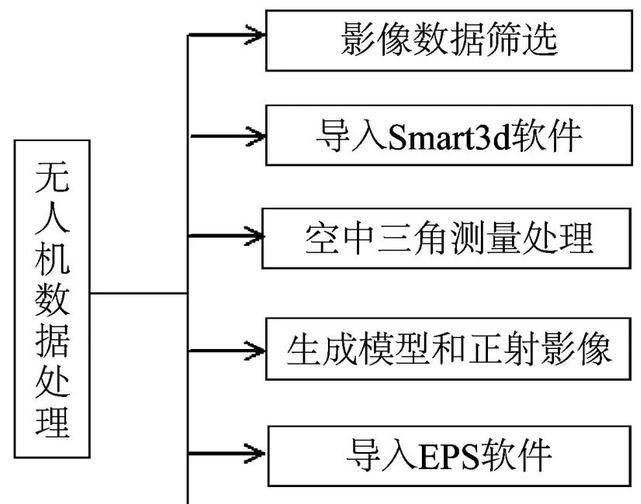

圖７：無人機數據處理流程
