全站儀測量方法介紹1--高程測量、水平角測量、坐標測量交、會后測量
全站儀的高程測量、水平角測量、坐標測量交、會后測量方法
本文簡單介紹了全站儀的高程測量、水平角測量、坐標測量交、會后測量方法。

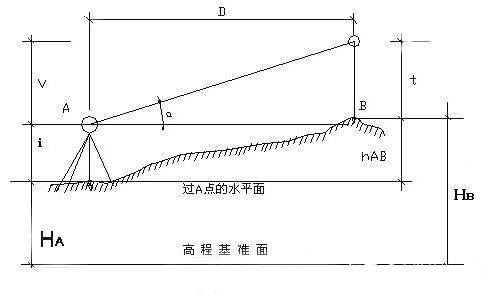

1.高程測量
(1)全站儀可設置在任意點，但所選點應與已知高程點通視。
(2)用全站儀瞄準已知高程點，測量V的值，計算w的值(此時與儀器高程測量相關的常數，如測站點高程 、儀器高度、棱鏡高度等都是任意值，測量前不必設置。)
(3)將全站儀的測站點的高程重置為W，并將儀器高度和棱鏡高度設置為0。
(4)瞄準待測點，測量其高程。

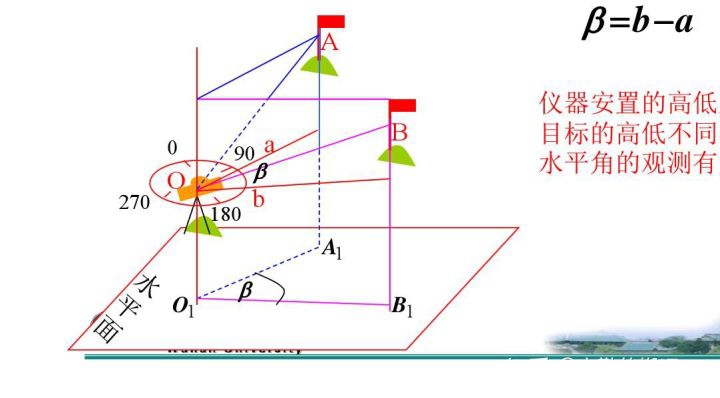

2.水平角測量
(1)按角度測量鍵，使全站儀處于角度測量模式，對準第一個目標。
(2)將方向A上的水平刻度盤的度數設置為0°00′00" 。
(3)瞄準第二個目標B，此時顯示的水平刻度盤的度數就是兩個方向的水平夾角。
(4)用來測量水平角的儀器，必須有一個能放在水平位置的水平刻度盤，水平刻度盤的中心位于水平角頂點的鉛垂線上。
3.坐標測量
(1)設置測站的三維坐標。
(2)設置后視點的坐標或?qū)⒑笠朁c方向的水平刻度盤讀數設置為其方位角。設置后視點坐標時，全站儀會自動計算后視點方向的方位角，并將后視點方向的水平度盤讀數設置為其方位角。
(3)設置棱鏡常數。
(4)設定大氣修正值或氣溫和氣壓值。
(5)測量儀器高度和棱鏡高度，輸入全站儀。
(6)瞄準目標棱鏡，按下坐標測量鍵，全站儀開始測距，計算并顯示測點的三維坐標。
4.交會后測量
全站儀放置在固定的點上。全站儀通過對兩個以上已知點的棱鏡進行觀測，輸入每個已知點的三維坐標、儀器高度和棱鏡高度，即可顯示該固定點的三維坐標。
