全站儀起初定位為單點位置采集工具，通過EDM測距和結合度盤測量角度計算單點位置，但在日常測量中，除了單點位置采集外，還會遇到許多動態測量場景，如風電塔和橋梁振動監測，這些動態測量對全站儀測量頻率要求較高。

在不斷發展的過程中，全站儀首先增加了ATR功能，可以跟蹤和鎖定目標，影像功能可以導出影像位置的實時視頻流。技術創新能幫助滿足高頻振動監測的需要嗎？現在我們將討論這個問題。

延續全站儀測量思路，完成EDM測距，結合度盤測量角度計算單點位置。如果這個過程非?？欤涂梢詽M足振動監測的要求。

方法1：鎖定目標，測角&測距，計算3D動態變化圖片徠卡TS60和徠卡TS16全站儀均采用相位法測距技術，可在連續測距下較快0.15s完成一次測距后，我們可以推斷徠卡TS60/16每秒較快可得到7次測量結果，根據奈奎斯特定理，這意味著只能檢測低于3.5Hz的自振頻率，對于大多數振動監測來說，自振頻率顯然是不夠的。而徠卡的自振頻率，這個頻率顯然是不夠的。徠卡MS60掃描全站儀采用了另一種WFD波形數字測距技術，測距速度大大提高，較快0.05s測距一次，每秒可收集20次結果，使監測頻率擴大到10Hz。

在這里，介紹一下徠卡Survey Streaming軟件，可以跟蹤單個目標，準確同步測量時間和采集終端時間，獲取毫秒時間戳的測量數據。輸出方式的過程不依賴于全站儀本身的數據存儲，支持GSI，TCP port與UDP port輸出。

方法2：鎖定目標僅測角，計算角度區分動態變化圖片。方法1為了獲得更高頻的數據結果，必須使用波形數字測距技術的徠卡MS60實現，那么普通的測量機器人也能實現這一點嗎？現在，我們將討論另一種方法，僅測角，計算角度來區分橋梁振動的動態變化。

橋梁振動監測更注重高程和水平方向的振幅，可將兩個方向的振幅分配到全站儀測量的水平角和垂直角。只需在開始時完成精密距離測量，就可以利用初始距離測量值作為原始距離測量基礎，將角度測量變化值轉化為位移，監測橋梁振動。

徠卡全站儀Geocom指令集提供了只獲取當前角度的指令，可以在徠卡ATRplus非常強大的高速動態目標跟蹤的前提下，獲取純角度的高頻測量數據。

實驗表明，單純角度的獲取的頻率可以從7Hz提升至20Hz，這樣，橋梁的振動頻率就可以根據獲得的高頻角度測量數據，結合之前確切測距結果來獲得。

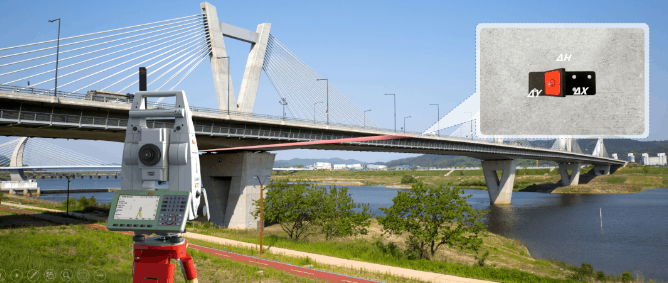

方法3：在高動態視頻流圖像處理識別振動信息圖片徠卡測量的基礎上，為全站儀特別是徠卡增加了概略相機和望遠鏡相機TS60產品上提供的望遠鏡相機可實現高頻視頻流輸出，視頻流可達30Hz記錄頻率，我們可以根據高動態視頻流圖像處理和識別振動信息。

徠卡全站儀的望遠鏡相機已經進行了嚴格的出廠校準。我們可以從全站儀輸出相應的校準參數，如校準后的圖像中點、焦距和物理像素尺寸。TS60望遠鏡相機COMS陣列2560px×1920px根據相機的校準參數，望遠鏡相機的角度測量分辨率為1.7"，可根據實時輸出30Hz視頻流進行圖像計算，識別橋梁振動信息。

基于影像的動態測量的另一個優點是不需要在橋上固定目標棱鏡。當然，光照條件是影響影像測量的重要因素，在黑暗環境中一般不能進行圖像測量，而在夜間使用圖像傳感器進行振動測量的可行方案是使用發光目標。

以上討論了全站儀實現振動監測的可能性，徠卡測量有兩種非常有效的監測方法。

1.我們可以使用徠卡GNSS設備，使用徠卡GNSS設備GM30接收機不間斷獲得20Hz高頻動態采集數據通過徠卡Spider軟件解算，獲得RTP的高頻監控結果。GNSS監測方法可以將橋梁振動監測結果與靜態位移監測結果相結合，更直觀地反映橋梁的健康狀況。

2.地基雷達等新型地基測量傳感器的引入，使橋梁的靜態和動態變形監測更加簡單和高精度，不僅可以進行位移監測，還可以進行振動監測，IBIS-FS雷達作為毫米波雷達的典型代表，以200Hz高頻和較高0.01mm高精度采集橋梁振動數據，廣泛應用于監測橋梁索力、橋梁動載試驗、橋梁靜載荷和運行橋梁動撓度。
