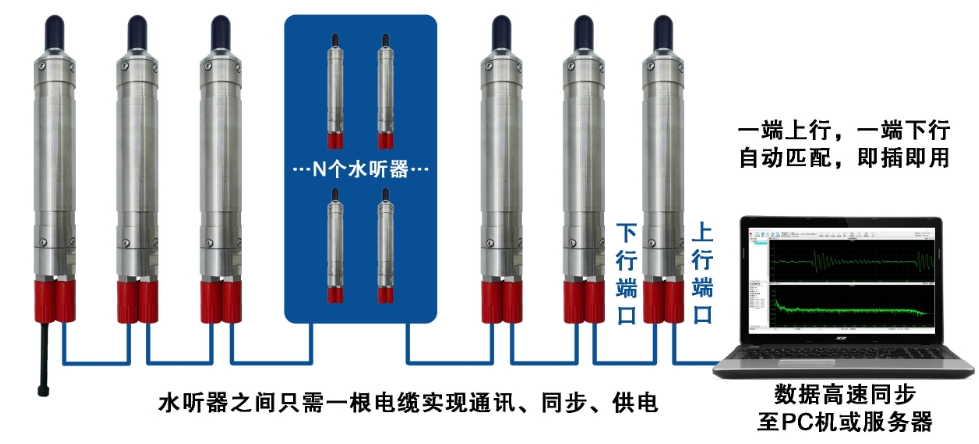

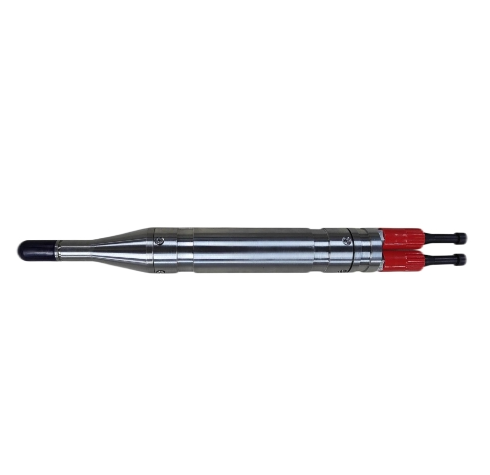

海鷹HY-AS007數字水聽器是一種集傳統模擬水聽器、放大調理電路、采集、存儲、以太網透明交換以及簡易信號處理為一體的新型水聲信號獲取單元。該數字水聽器擁有兩個100/1000Mbps自適應電網口；采用PTP(IEEE1588)協議經由以太網實現水聽器間同步采集的業務數據和同步報文的傳輸；水聽器與水聽器之間僅用一根線纜即可實現通訊、同步、供電功能，通過復用鏈路技術在傳統方案的基礎上大大減少了線纜數量。HY-AS007數字水聽器在軍用民用海洋工程領域具有廣闊的市場應用前景。 ?
集傳統模擬水聽器、放大調理電路、采集、存儲、以太網透明交換功能為一體；
集成數據透明交換功能且擁有兩個100/1000Mbps自適應以太網接口；
采用PTP(IEEE1588)協議經由以太網實現水聽器間同步采集的業務數據和同步報文的傳輸，上電自動快速同步，同步精度達到百納秒級。
低自噪聲、高動態范圍、通用性強；
個性化定制工作頻帶、固定增益以及可調增益范圍。
技術參數
同步方式 | PTP精密網絡同步 |
背靠背同步精度 | ±50ns |
40跳級聯同步精度 | ±150ns |
采樣頻率 | 256ksps（可設） |
采樣精度 | 24bit |
固定增益 | 20dB |
可變?cè)鲆?/p> | 大于80dB |
信號頻段 | 10Hz~100KHz（可定制） |
等效輸入噪聲 | ≤1uVrms（@工作帶寬5KHz） |
噪聲譜級 | ≤45dB@100Hz-100kHz |
輸入阻抗 | ＞10MΩ |
不失真輸入信號 | ±250mVpp |
數據存儲容量 | 32GB（可額外定制） |
電路尺寸 | 小于115mm*30mm（長*寬） |
| 外形尺寸 | 390mm*45mm（長*直徑）（不含接頭） |
| 重量 | 2kg（不銹鋼） |
諧波失真 | ≤-75dB@1kHz（增益為1時） |
數據傳輸協議 | TCP/IP |
功耗 | ≤5W |
| 耐壓深度 | 500m（基礎款不銹鋼）~1000m（加厚款不銹鋼）；6000m（鈦合金） |
