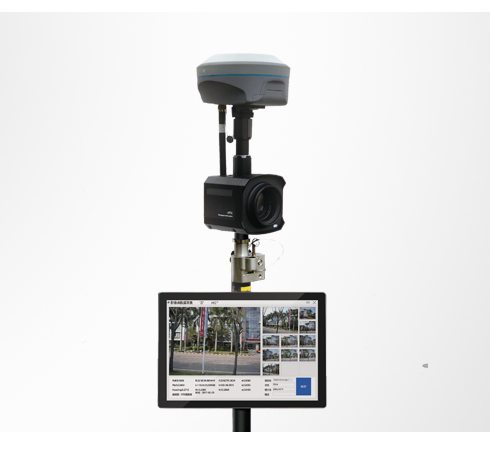

中海達-海星達vRTK影像測量系統

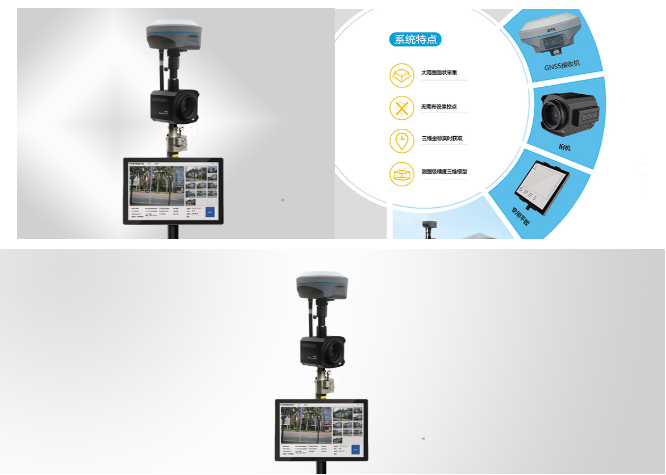

系統特點

大范圍面狀采集

無需布設像控點

三維坐標實時獲取

測圖級精度三維模型

?

行業應用

電力巡檢

交通事故查勘

三維建模

立面測量

?

作業模式

>現場作業

圖像和位置信息采集

實時相片解算

獲得特征點高精度位置信息

>室內作業

導入圖像和位置信息至建模軟件

基于圖像建模、紋理貼圖

輸出建模、測圖成果

產品說明

vRTK是中海達在攝影測量領域的一款產品，采用單鏡頭，搭配成熟RTK ,外業采集圖片數據、位置信息，結合數據處理軟件，可生成高精度點坐標、三維模型等可視化交付物。

技術參數

專業?

技術參數?

相機參數：?

有效像素：2010萬?

圖片文件格式：jpeg?

單張圖片大?。?MB~10MB?

鏡頭拍攝視角：70°?

光圈（F):1.6?

鏡頭方向：水平?

鏡頭類型：20mm定焦（APS-C畫幅下35mm換算焦距：30mm)?

相機校正中誤差：1像素?

相機畸變校正：是?

?

定位性能?

定位精度（RMSE) ??

水平：5cmRMS?

高程：5cmRMS?

?

硬件?

物理規格?

vRTK機殼尺寸：121.2mmx99.6mmxll2.5mm?

連接件長度：100mm?

重量

整機重量（不含電池）：3.07kg?

整機重量（含電池）:3.35kg?

?

電氣參數

電池

電壓/標稱：7.4V?

容量：2600mAh?

相機工作時間：正常模式下一塊電池可工作6小時

一塊電池可拍照片數：840張?

相機連接方式：WiFi?

RTK連接方式：藍牙

?

RTK內置傳感器

3軸傾斜傳感器范圍：30°?

使用對中桿支架時傾斜傳感器精度：0.1°?

在無干擾環境下磁性方向傳感器精度（定向校正可達1°):3°?

?

配件附件

RTK連接件1個?

天線2根（電臺、網絡）?

RTK電池充電器1個

相機電池2塊

相機充電器1個

平板電腦支架1套?

本公司已竭盡全力來確保手冊內載信息的準確性和完善性。若您發現任何錯誤或遺漏，請與我們聯系，對此，我們深表感謝。中海達測繪公司保留隨時更改手冊內產品信息的權利，而無需事先通知。
