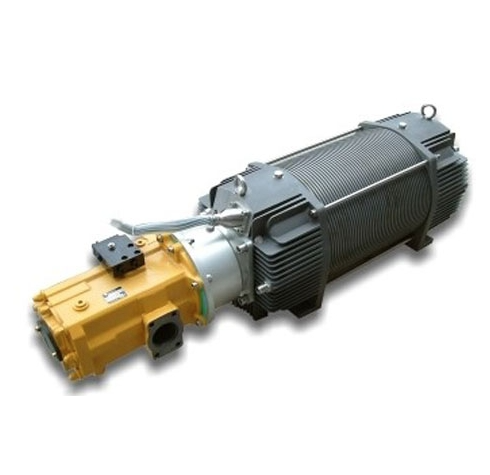

一、15-280kW液壓動力站系列
該系列是有效的水下馬達和液壓動力站，有從15-280 kW，20-375馬力的不同尺寸型號，是ROV、挖溝機、TMS和水下工具的動力供應裝置。

馬達和HPU都非常適合為需要大量功耗的推進器、挖掘機及液壓工具提供動力驅動。水下馬達也可用作驅動其他類型的旋轉電機，比如挖溝設備上用的水泵。水下馬達一個非常重要的特色就是翅型的后蓋設計，可以加強從水面?zhèn)鲗?dǎo)的熱量發散。這個特性可以減少大型馬達上的強制外部散熱需求。全部配備了馬達繞組溫度和進水傳感器，并且可以連接到用戶的控制系統進行監測。

1）泵至馬達的連接

該系列的水下馬達擁有四個外形尺寸、15-280kW（20-375馬力）功率型號。所有的馬達都在兩端有接口，這樣可以一個馬達進行雙端驅動。還配備專門的液壓泵接口套件，可以準確的和液壓泵型號、類型及位置匹配，來保持想要的液壓技術參數。

2）液壓泵接口

液壓泵通過專門的插入式接口套件和馬達的每端進行連接，這個套件包括鐘形套和靈活的驅動組件。其中靈活的組件可以減少噪聲、沖擊負荷，并避免錯位帶來的問題。接口套件可以用于市面上大多數液壓泵，并且可以為用戶指定的液壓泵提供新的接口設計。如果只需要連接一個泵，另外一端會配備空置套件。使用正確的接口套件可以非常簡便地拆裝液壓泵。

3）液壓泵選項

通常用于ROV應用的液壓泵有Rexroth A10/A4系列和Linde HRP系列。也可以根據需要使用專用接口套件連接其他泵。通常會使用帶補償?shù)谋?，這樣當無需動力時會自動停止。

?4）電壓和轉速

標準的電壓是3000V交流，但也可以提供2400V或1100V交流的選項。標準轉速為1800 rpm同步@60 Hz，4極但可以提供3600 rpm同步@60Hz，2極也可以（但通常推薦4極，泵的工作會更加穩定）。

?5）測試

所有的馬達和HPU都會在發貨前進行滿負荷運轉測試。每套設備會配備測試證書說明所有的記錄輸出參數，如電源輸入輸出、溫度、壓力、流量等。

?6）充油補償

馬達必須進行充油補償，并補償為約0.5 bar/7psi正壓?？梢允褂米儔浩骰蛞簤河糜?，盡管ROV操作人員一般喜歡使用液壓用油。Sub-Atlantic有自產的彈簧補償器供購買。

?7）主動力連接

系統可以配備Burton的3000V公頭接頭或輸出功率達91 kW/125HP、水密、充油Tygon油管尾纜，可直接連接到ROV的供電接線盒上。

?8）進水傳感器

系統標配一個接觸式進水傳感器，安裝于外殼的下部。也可以根據用戶需求安裝指定傳感器。

?9）溫度傳感器

系統標配三個PT-100型溫度傳感器，安裝于繞組內監測它們的溫度。此外，也可以根據需求配備指定的傳感器（比如監測油溫的的傳感器）。

簡單的冷卻設計

所有的Sub-Atlantic馬達都使用了的高冷卻能力尾部設計，確保任何水況下都能保持冷卻運行。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?特點：
l ?高穩定性
l ?馬達每端都配備從動軸
l ?15到280kW軸馬力
l ?高口碑繞組
l ?1800 rpm同步轉速
l ?進水及溫度傳感器
l ?多種電壓選項（標準3000V）
l ?適用于多種液壓泵的接口套件
l ?為3600 rpm軸轉速泵傳動的選配馬達
l ?有效設計，無需外置冷卻裝置

二、1.3 kW液壓動力站

Sub-Atlantic的小型液壓動力站在達200 bar/3000 psi的可調壓力下?lián)碛? Lpm的泵流量。非常適合機械手、工具的供能。

齒輪泵是靠一個三相，440Vac的電力馬達進行驅動。它和用在Sub-Atlantic的CTE-02電力驅動器上的是一樣的型號。使用了一個完整的外部可調釋壓閥進行系統壓力設定，并安裝了可快速更換的吸濾器。

特點：
l ?可調節釋壓閥
l ?價格低廉可更換泵
l ?440Vac作業
l ?馬達和泵之間有密封
l ?負載下運轉
