一、技術設計（實施計劃）

1、概述：簡述任務要求、依據的標準、測圖比例尺、水文氣象、儀器車船配置等等。

2、控制測量：采用的坐標、高程系統、投影帶和投影面、坐標及高程系相互轉換及對擬利用的原有資料檢驗方法（平面、高程、施工控制布網方案、平差方法；造標類型、高度、埋石規格、需用材料的估算及點之記要求；水位站配布的密度、數量、站址、有效控制范圍、水位改正區域的劃分；平均海面、深度基準面、繪圖水位的計算；水位控制的實施方案）。

3、水深測量：測深線布設方案、測線長度、定位點間距及深度插點原則；深度改正求取方法；導航定位方式；測深設備。

4、內業整理及繪圖方案要求。

5、實施方案：技術人員選定及分工、儀器設備、控制測量實施、水深測量實施、內業數據處理與繪圖、時間進度、質量、安全保證大綱等等。

二、準備工作

1、準備工作：合適的測量船只、水位觀測位置；水位計安裝與零點測定；坐標轉換參數設定，GPS比測；設備安裝（GPS、測深儀、導航計算機等）。

2、測線布設：測深線分為主測深線和檢查線兩大類。主測線一般為圖上1cm，檢查線間隔為主測線的10倍 。主測線一般垂直于等深線或岸線，以能準確顯示海底地形地貌為原則。多波束測線則是考慮經濟、安全等因素。

3、控制測量：針對水位站布設進行高程測量，確定驗潮儀水位零點。

4、驗潮站布設及水位觀測

（1）相鄰驗潮站之間的距離應滿足最大潮高差小于1m，最大潮時差小于2h。

（2）主要水準點、工作水準點：驗潮站附近的高程控制網中的點（一般不低于三等）可作為主要水準點；工作水準點設在驗潮站附近，采用四等水準聯測。水尺零點可采用等外水準聯測。

（3）自動驗潮儀：設立校核水尺、皮尺吊放方式等

（4）水位觀測時間應不長于10分鐘。

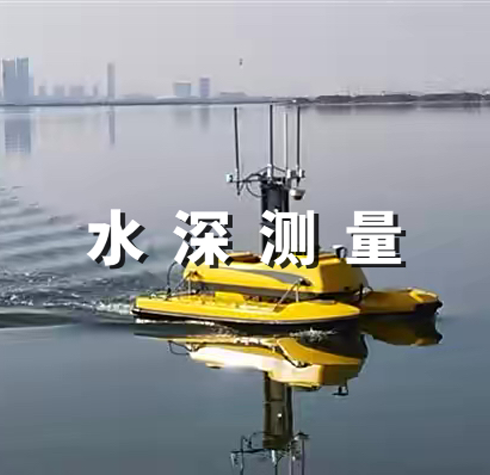

三、水深測量

1、GPS天線直接安裝在測深儀換能器上方，穩定性試驗，吃水量測與聲靶比測。

2、起伏改正：姿態補償

3、測量：沿測線勻速航行；測后吃水測量。

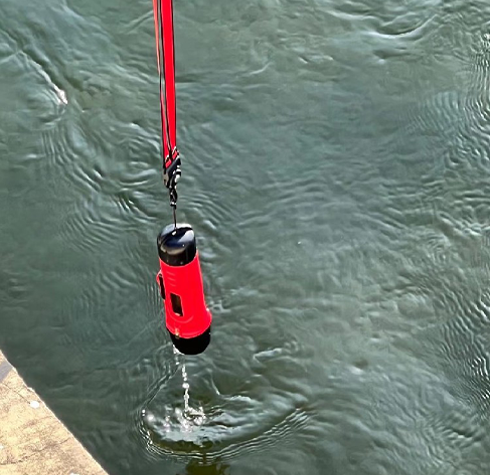

4、水深測量誤差源主要有：聲信號傳播路徑（包括聲速剖面）有關的聲速誤差；測深與定位儀器自身的系統誤差；潮汐測量和模型誤差；船只姿態引起的誤差；船只運動傳感器的精度引起的誤差，如縱橫搖的精度、動態吃水誤差；數據處理誤差等等。

四、數據處理

1、測深數據處理用到的軟件有：HYPACK、QINSY等。

2、外業數據檢查：測深、潮位。

3、數據處理：定位數據（跳點）；測深數據檢查；吃水改正；水位改正等。

4、圖件繪制：海圖圖式、地形圖圖式、工程圖式、航跡圖。

五、技術報告總結

1、精度評估

2、定位精度評估

3、水深精度：根據交叉點兩次測量的不符值統計結果來評價系統水下地形測量的精度。

4、水位改正：直線分帶法、時差法（原則：兩站之間潮波傳播均勻，潮高和潮時變化與距離成比例）。

5、分帶的基本原則：分帶的界限方向與潮波傳播方向垂直。
