全站儀測量方法介紹

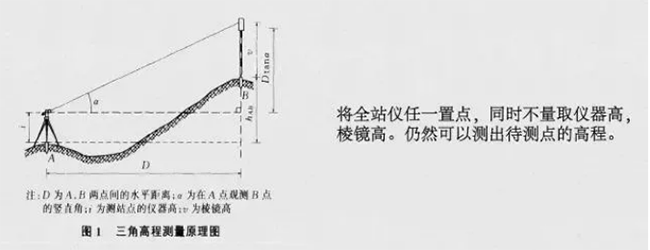

高程測量

1.全站儀設點，設點的位置需要與已知的高程點通視。

2.用全站儀照準已知高程點，測量V值，計算W值（此時，與全站儀高程測量相關的常數，如測量站點高程、儀器高程、棱鏡高程為任何值，測量前無需設置）

3.重新設置全站儀測站點高程為W，儀器高度和棱鏡高度為0。

4.照準待測點測量其高程。

水平角測量

1.按角度測量鍵，使全站儀處于角度測量模式，照準第一個目標。

2.設置A方向的水平度盤度數為0°00′00"。

3.根據第二個目標B，此時顯示的水平度盤度數為兩個方向的水平夾角。

4.測量水平角的儀器必須有一個能置于水平位置水平度盤，且水平度盤的中心位于水平角頂點的鉛垂線上。

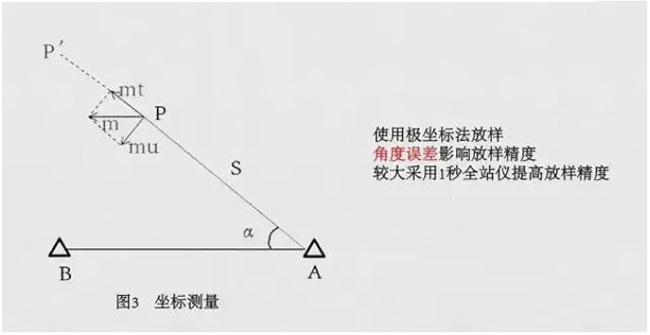

坐標測量

1.設置測站點的三維坐標。

2.設置后視點的坐標或設置后視方向的水平度盤讀數為方位角。設置后視點坐標時，全站儀自動計算后視方向的方位角，設置后視方向的水平度盤讀數為方位角。

3.設置棱鏡常數。

4.設置大氣改正值或溫度、氣壓值。

5.測量儀器高，棱鏡高，輸入全站儀。

6.照準目標棱鏡，按坐標測量鍵，全站儀開始測距并計算顯示測點的三維坐標。

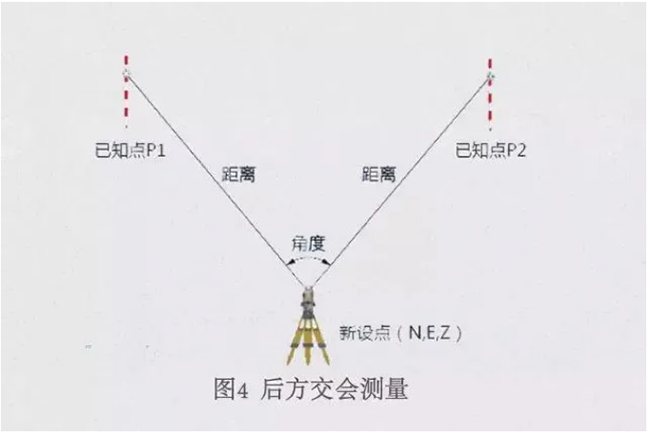

后交會測量

722R4L全站儀放置在一定的待定點上。通過觀察兩個以上已知點的棱鏡，輸入各已知點的三維坐標和儀器高度和棱鏡高度，全站儀可以顯示待定點的三維坐標。

放樣測量

1.將要測量的角度和邊長(或坐標值)輸入全站儀。

2.在放樣過程中，儀器顯示角度和邊長的實測值與放樣值的差異根據顯示的偏離值和符號調整棱鏡位置，直至偏離值為零。此時，棱鏡的位置是要測量的點。

4、一些電子全站儀還可以通過圖形顯示棱鏡上下左右前后的移動方向。

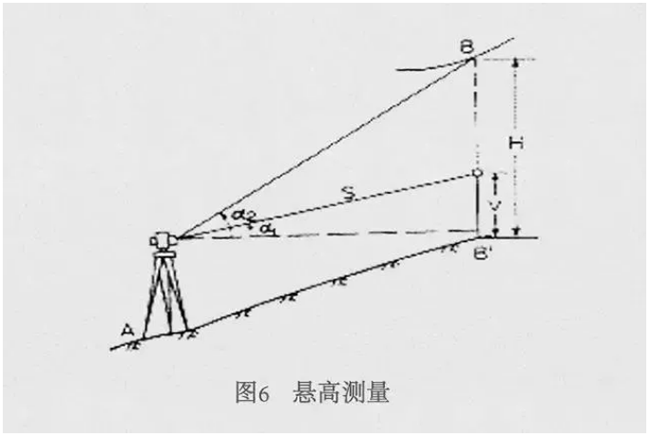

懸高測量

1.一些測量不能設置反射棱鏡目標（高壓電線、橋桁架）的高度時，可在目標正上方或正下方放置棱鏡，輸入棱鏡高V。

2.瞄準棱鏡并觀察后，儀器可以在瞄準目標時顯示目標高度H。

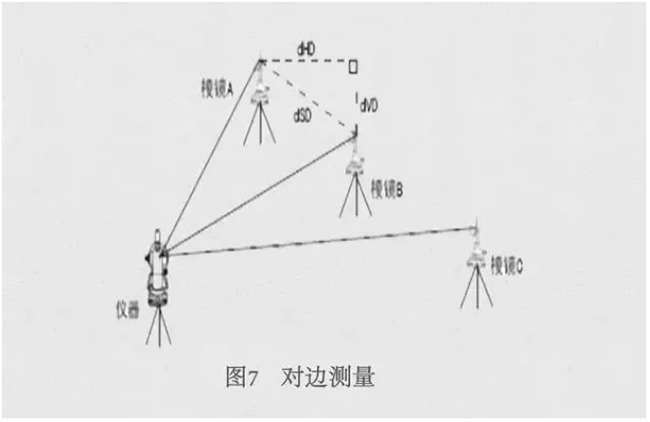

對邊測量

如圖所示：分別瞄準兩個目標點的棱鏡并觀察后，儀器可顯示兩個棱鏡之間的平距(dHD)、斜距(dSD)、高差(dVD)。

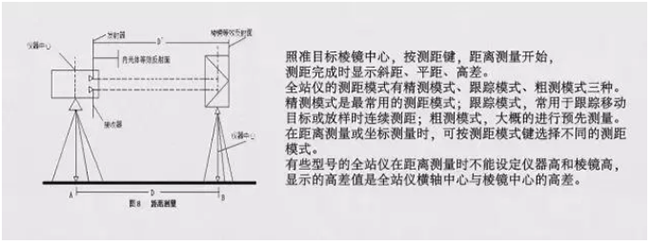

距離測量

1.首先設置全站儀棱鏡常數。

棱鏡常數必須在測距前輸入全站儀，儀器會自動糾正測距。

2.其次，設置全站儀的大氣改正值或溫度、氣壓值。

光在大氣中的傳播速度會隨著大氣的溫度和壓力而變化。15℃和760mmHg是儀器設置的標準值，此時大氣改為0ppm。測量時，輸入溫度和壓力值，全站儀自動計算大氣校正值，校正測距結果。

3.然后，測量儀器高，棱鏡高，輸入全站儀。

4.最后，全站儀測量距離。
