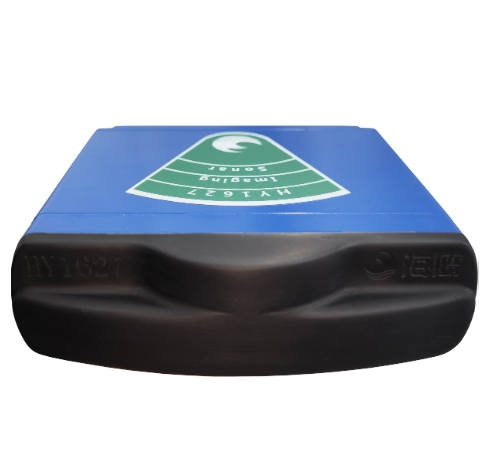

海鷹HY1627 高分辨率圖像聲吶是其產品線中頻率的圖像聲吶，擁有1.8MHz 和3MHz 兩個頻率。1.8MHz 可支持高分辨率的遠距離導航、目標探測以及障礙避碰， 而3MHz 可以在近距離應用中獲得高分辨率的聲吶圖 像，在渾濁水體中也能實現代替光學成像的功能。HY1627 圖像聲吶小巧緊湊，可通過ROV/AUV 搭載、 USV 集成和便攜式安裝，有效地實現水下管道檢測、 水下搜尋、水下工程設施檢查等作業。該聲吶已實現全國 產化，并提供頻率和工作深度定制型號。 ?
1.8MHz 和 3MHz 雙頻設計，應用更加靈活
開放式鼻錐設計，帶來更加優越的圖像質量和覆蓋 范圍
適于淺水、低能見度環境及低功耗應用
外形緊湊輕便，適用于小型 ROV/AUV 和對于空間或 重量受限的平臺
頻率 | 1.8MHz | 3MHz |
水平波束角 | 0.6° | 0.35° |
水平開角 | 80° | 50° |
垂直開角 | 20° | 15° |
探測距離 | 25m | 8m |
距離分辨率 | 2.5mm | |
刷新頻率（量程相關） | >10Hz | |
等效波束數 | 256 | |
發射信號 | CW或CHIRP，自動或手動選擇 | |
工作水深 | 300m（可定制4km水深） | |
工作航速 | 6kn，大于該航速對使用無影響，但可能會降低探測距離（設計指標） | |
工作盲區 | ≤0.1m | |
成像質量 | 目標與偽影的強度大于30dB（設計指標） | |
輸入電壓 ? | 18 ~ 40VDC | |
功耗 | 平均功率約10W，峰值功率小于30W | |
內置壓力傳感器 | 輸出當前水壓； 測量范圍：0~3MPa； 精度：5%+10kPa； ? | |
內置溫度傳感器 | 測量設備內部溫度； 測量環境水溫； 精度：+/-2攝氏度； 測量范圍：0~85攝氏度； | |
外殼材質 | 鋁合金 | |
體積 | 120x 110x 34 | |
空氣/水中重量 | 660g/220g | |
