精度管理概述

所謂精度管理，就是在船體建造過程中，將船體零件、部件、分段和全船的建造尺寸，控制在規定范圍內的工作方法和管理制度。

DACS(Dimensional& Accuracy Control System)尺寸與精度管理系統是由長期從事船舶制造的工程技術人員和專業軟件開發工程師在廣泛調研基礎上合作開發完成的，用于船舶和海工建造全過程精度管理、分段精度控制、幾何量檢查、三維精度控制、三維模擬搭載、合攏現場定位、形成精度檢查表、形成精度數據庫等的專用系統。它以系統軟件為核心，集現代高精度全站儀及各種附件于一體，能夠快速、準確、自動的對各種零部件、分段、合攏進行精度檢查及控制。大量用戶實踐證明，DACS對于提高建造精度、縮短船臺(塢)周期具有顯著作用。

5 大優勢

• 研發成功早 -- 2006年成功推出
• 客戶數量多 -- 市場占有率大于70%
• 響應速度快 -- 7x24專家服務
• 配置靈活省 -- 8大模塊可選配置
• 功能強 -- 覆蓋全過程精度管理

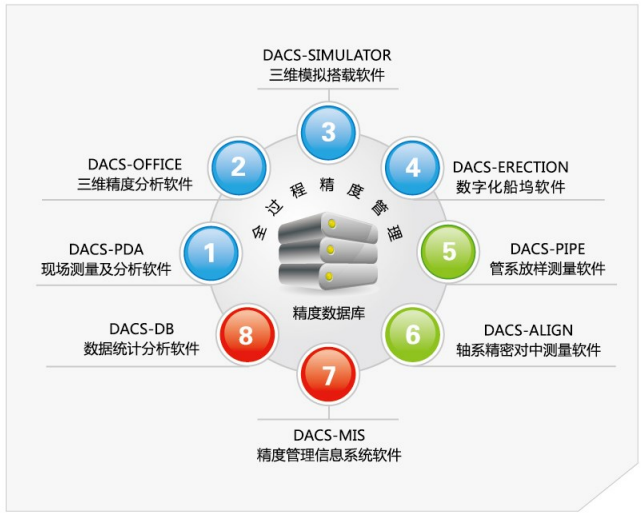

DACS精度管理系統構成

DACS系統特點

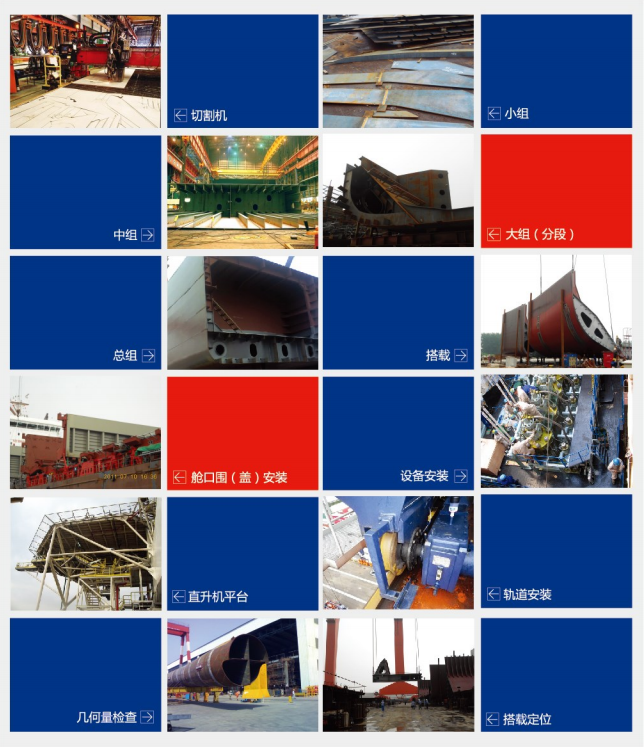

功能強大 --適用于船舶、海工建造從下料到合攏的全過程精度管理

完全兼容 --與所有品牌的全站儀均兼容

操作方便 --操作簡單、方便，適應本國語言習慣和操作界面，降低對使用人員要求

成熟自主 --百家企業成功應用，完全自主研發，與用戶實際緊密結合

準確 --全站儀非接觸式測量，精度可達亞毫米級

無憂售后 --專家咨詢，技術人員現場培訓，隨訪，免費升級

軟件介紹

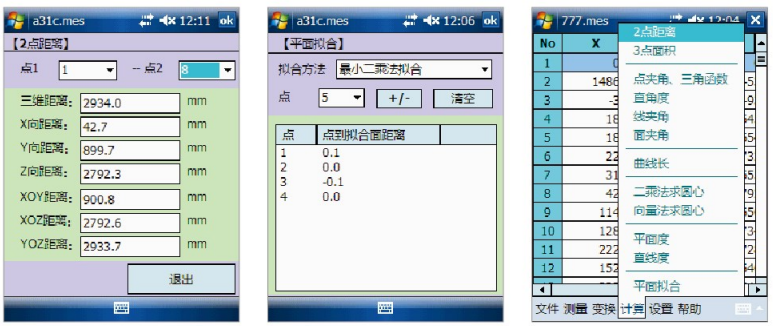

DACS-PDA 現場測量分析軟件運行于掌上電腦，用于連接全站儀現場測量分段、現場進行誤差分析。

系統應用?

固定式海洋平臺

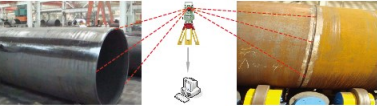

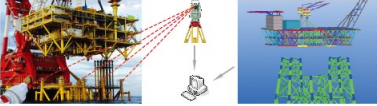

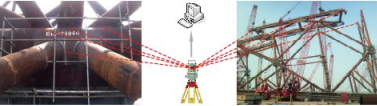

導管架樁腿卷制與接長	導管架分片預制與整體組對	組塊分片預制與整體組對	導管架與組塊間無余量對接
可實現圓心計算、擬合計算，通過控制分析系統數據運算，可檢測并控制樁腿卷制的橢圓度、接長的不平度。	在導管架分片預制中，實時監測導管架分片預制精度。通過導管架組對口數據測量，指導導管架組對精度，實現導管架無余量組對。	在組塊分片預制中，實時監測組塊分片預制精度，通過組塊組對口數據測量，指導組塊組對精度，實現組塊無余量組對。	在海上安裝中，根據組塊和導管架理論連接尺寸通過控制系統自動計算出連接時過渡段切割量，實現無余量安裝組對。

深水水下生產裝置

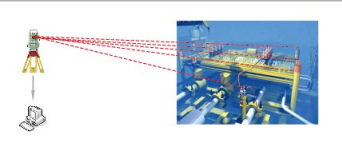

深水水下裝置結構建造

對深水水下生產裝置結構建造實時監控，控制結構建造精度。

深水浮式平臺?

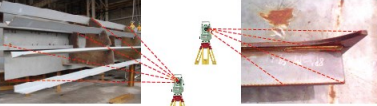

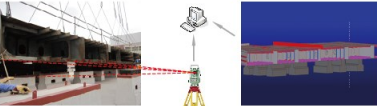

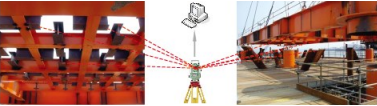

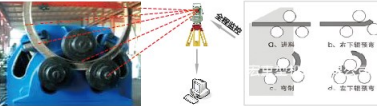

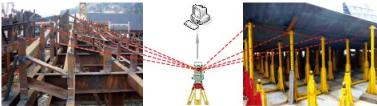

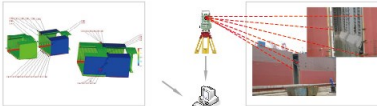

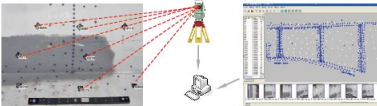

分段建造前胎具定位	分段預制過程尺寸控制	分段模擬搭載(合攏)	分段數字化自動調平	復雜曲面結構成型及鋼板雙曲度成型	型材加工尺寸控制
在深水浮式平臺建造前，需根據平臺型線輪廓對胎具進行定位，本系統可以校對胎具定位高度的準確性。	在深水浮式平臺建造中，從分段下料到分段預制過程實時監控和調整結構變形及尺寸偏差，為實現分段無余量建造提供數據支持，減少分段的二次切割。	可提前預知分段狀況，搭載前對分段的定位數據修正，提高現場搭載效率及精度，減少搭載時修整工作從而節省吊裝次數和時間，實現分段無余量一次搭載成功。	分段調平過程中實時跟蹤，現場監控分段調平偏差，自動指導分段調平過程，從而提高現場分段調平效率和準確性。	通過控制系統對各種曲面結構數據化分析，提取曲面結構型值點，實現其線性擬合和曲面重構，通過全站儀實時測量，指導現場鋼板曲面加工成型并控制其精度。	通過全站儀監控型材加工過程，通過控制系統對型材監控點數據化計算分析，與理論數據對比，檢驗加工成型的準確性，控制型材加工成型精度。
