一. ? 概述

橋梁構件虛擬預拼裝平臺主要用于橋梁鋼結構生產安裝過程的構件的模擬預拼的專用系統。在電腦上進行鋼結構箱梁等鋼結構橋梁構件的模擬預拼，代替場地預拼，構件無需移動，不占用場地，問題提前避免，避免吊裝變形，降本增效。

二. ? 優勢

1. ? ?顛覆傳統方法，對鋼結構橋梁進行數字化模擬預拼裝

2. ? ?無需場地預拼裝，計算機一鍵模擬，避免資源浪費

3. ? ?顯著提高產品精度與質量

4. ? ?明顯減少返工修整工作量，降低成本

5. ? ?依據《鐵路鋼橋制造規范》專門為鋼結構橋梁定制而發

6. ? ?低投入，高回報

三. ? 特點

1. ? ?參考三維設計模型，以實測數據為基準進行模擬

2. ? ?針對鋼橋獨家定制，可對鋼箱梁一鍵預拼裝

3. ? ?通過旋轉、移動等功能，精確分析預拼裝狀態

4. ? ?自動分析預拼裝條件(桁高、節間長度、旁彎、試裝全長、拱度、對角線、主桁中心距離)

5. ? ?自動生成圖文并茂的虛擬預拼裝報告

四. ? 功能

1. ? ?栓孔通孔率分析

通過螺栓孔實測誤差與允許誤差，模擬出主桁試拼裝線性包絡圖（最大和最小），若包絡線包含設計線性即表明通孔率是滿足要求

2. ? ?拼裝完成后尺寸檢驗

在螺栓孔通孔率滿足要求的基礎上，按照《鐵路鋼橋制造規范》中要求，檢查桁梁桿件試拼裝的尺寸（桁高、節間長度、旁彎、試裝全長、拱度、對角線、主桁中心距離）并設置自動與手動調整的方法

3. ? ?模擬預拼裝

對多構件進行模擬預拼裝，計算相鄰構件的拼裝結果，以箭頭及數字直觀顯示

4. ? ?模擬預拼裝分析檢查單

包括圖形及數字。均可自定義格式及內容

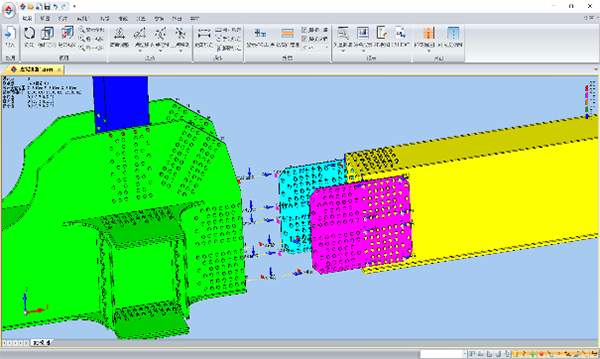

五. ? 產品展示
