SH-GWZS2022- FJSA型智能地下管線分析儀

產品概述:

SH-GWZS2022- FJSA型智能地下管線分析儀產品可在不開挖地面情況下 ， ?快速精準定位各類埋地管道如鋼管、 ?聚乙烯管、 ?PVC、水泥管、光纜等多種非金屬材質埋地管道。也可確認管道、線纜的位置 、 ?埋深 、 ?走向以及大致管經 ， ?避免因管線不明造成第三方開挖作業風險等;還可用于排查偷盜燃?xì)?、 ?原油 、 ? 自來水等隱藏支管 ， ?保障人民財產 。 ?能特別協助業主解決無示蹤線，無圖紙、 ?以往設備無法解決的疑難埋地管道 。 ?真正解決客戶群體的難點 ， ?迎合國家針對管線政策所提出的方針 。 ?應用領域燃?xì)?、 ? 自來水 、 ?環保監察 、 ?勘探測繪 、 ?石油通信 、 ?長輸管線運維企業、 ?市政、物探公司等。

產品特點:

★采用電磁感應原理

★無源追蹤探測 ， ?設備無需調頻， ? 自動校準 ， ?開機2分鐘即可工作 ， ?無需管道是否有示蹤線 ， ?也無需連接管線或做其他前期處理工作 ，不受地形限制 ， ?設備也用于水面探測

★設備具有優秀的數據分析軟件 ， ?能識別土壤與管線之間的差異 ， ?從而判斷管線的位置 、 ?埋深、大致管徑 。 ?不受地型平整度限制 、 ?不受工程施工 、 ?車輛 、 ?震動噪聲等外界影響 ， ?設備可單人使

用，操作簡捷 ，探測結果直觀

★信號穿透力強， ?可穿過硬化路面 、 ?水面 、 ?泥土 、 ?草地等 ， ?受地理環境影響小 ， ?操作簡單 ， ?探測深度可達7米左右 ?(與管徑大小有關) ?。 ?能有效為用戶探測到PE、 ?PVC、 ?玻璃鋼管 、 ?水泥管道 、 ?球墨鑄鐵 、 ?光纜 、 ?電纜等常規儀器無法解決的老舊管線歷史遺留問題通常情況下 ， ?單人工作每天八小時可探測單一管線3 ~ 5公里以上

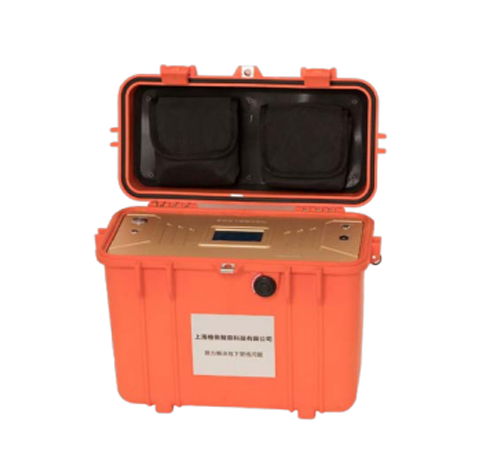

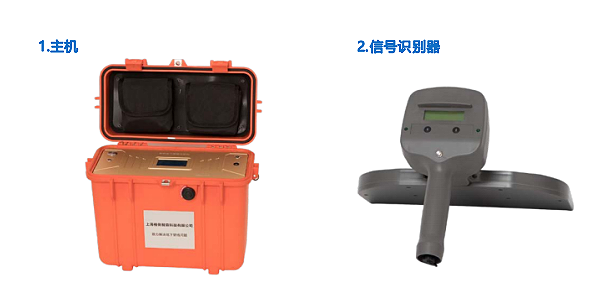

SH-GWZS2022-FJSA智能地下管線分析儀產品主要組成部分

設備原理:

采用先進的電磁波感應法。電磁波，是由相同且互相垂直的電場與磁場在空間中?衍生出發射的震蕩粒子波，是以波動的形式傳播的電磁場，即變化的電磁場在空間的傳?播形成電磁波(其不具備質量，無需介質傳播)。

智能地下管線分析儀是由其主機發射一定頻率的電磁波信號，在短時間內產生分 辨率極高的數據，當電磁波信號遇到介電常數不同的物質或者地下產生明顯變化時候 ，電磁波會馬上反射回地面，因地下土壤與管線材料之間的介電常數不同，所以當電 磁波遇到管道時產生電磁波反射，手持信號識別器與管線走向垂直切割，信號識別器 前端接收探頭接收地下管線(要過于信號接收器探頭的長度且同一材質)反射回來的信號，經主控處理器的多個軟件分析反射波屏幕會有峰值顯示和聲光報警，從而判定 地下為同一頻率、同一材質的條狀物信號， 即為所探管線。如果不是同一水平，同一材質反射回地面的電磁波，接收器不會給予反饋。

使用方法：

該設備無需連接管道，打開主機開關后1—2分鐘待信號發射穩定后即可打開接收 器，設備輕巧，一個人即可使用。長距離作業適合背上主機，短距離或者疑難點作業 可放置在工作點10米內的任意位置，主機和接收器距離亦不可過于10米。定點時接收 器與地面距離可通過接收靈敏度調節按鈕，調節在一個符合人體工學的高度(作業人員)，但不可低于30公分。將手持接收板(內置接收探頭)垂直地面平穩向前移動，當?shù)竭_(dá)管線上方時接收器反射波屏幕會達到峰值， 同時聲光報警。反復來回移動接收器，如果接收器在同一個位置反復報警提示，說明探測位置準確。一般我們會在這一 水平走向上探測兩個點或者三個點去確定一條管線。

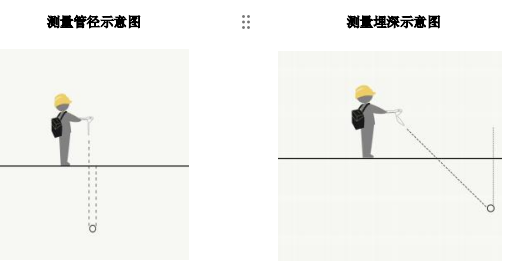

• 測量管徑：因設備原理，土壤與管線的相接處既發生介電常數的變化，故設備在相接處信號較好，既設備探測的是管線的外邊。將一邊位置定好后移動接收器探測管 道的另一個邊，兩個報警提示點的距離即為管徑。
• 測量走向：當在探測過程中，假如反射屏幕左邊達到峰值且報警燈亮起即為左邊探測到了管線位置，將接收調整角度使反射屏幕右邊也達到峰值，設備報警提示，接 收板(內置接收探頭)的走向即為管線走向。右邊同理。
• 測量埋深：將接收板(內置接收探頭)扳動45度位置，從管線上方向后移動到再次報警提示，向后移動的距離便是管道的埋深。

案例展示

• 1

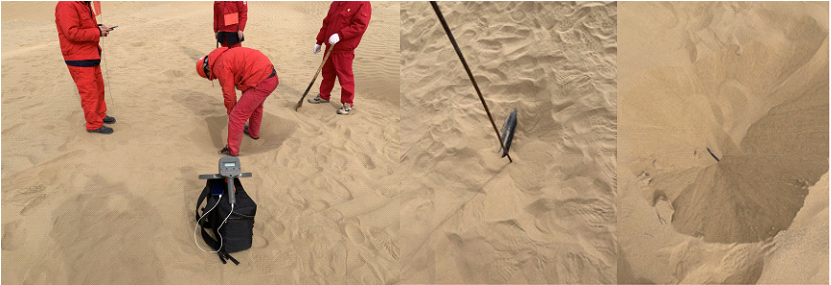

場地位于新疆塔中，管道材料為柔性復合管，是塔中地區石油開采輸送使用的管道，業主要求找出是否存在管道偏移嚴重的點位。設備在演示場地現場探測管道位置、走向、管徑以及埋深，現場便開挖到了需要探測的管道，后續將點位插旗標記，連接后便有了管道的總體走向。

• 2

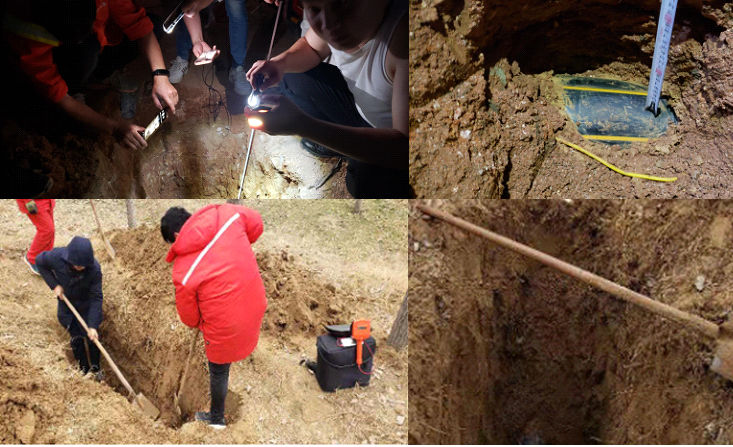

以上圖片均為在演示現場，分別是在安徽與河南的現場開挖的成果圖，探測管線所處的位置、管徑、埋深，圖中設備在 管線定位與埋深方面體現出了精準的探測效果。演示場地均在野外，無參考標志，說明設備也能有效完成在野外盲探作業。

• 3

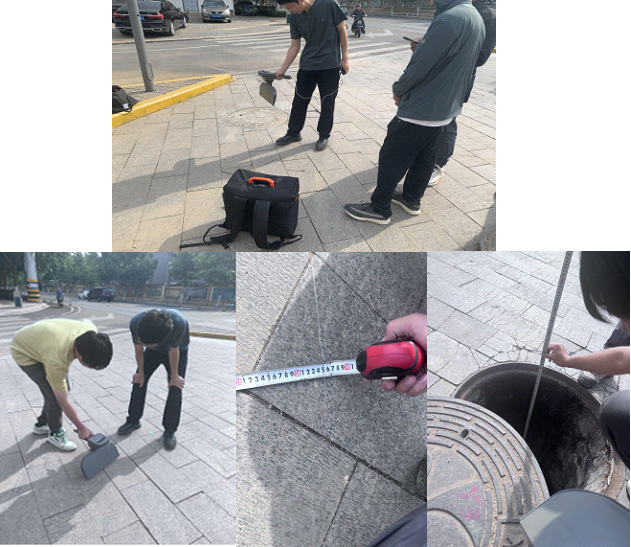

該演示場地位于山東，管道位于十字路口的一角，經設備現場測量了管道的定位、走向、管徑以及埋深，有圖為埋深探測演示，探測的數據大致為135cm，現場開井測量驗證大致為132cm，探測的數據誤差極小。現場探測定位、走向、管徑、埋深都是相當精準的。
