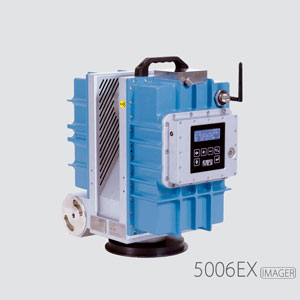

Z+F 5006EX三維掃描儀
基于高質量的三維激光掃描儀Z+F?IMAGER?5006i的基礎上，德國Z+F電子公司和DMT?GmbH?&Co.?KG公司已經開發出防爆三維激光掃描儀—IMAGER?5006EX。
地下采礦和工業炸藥的空氣環境中彌漫著易燃易爆氣體，而IMAGER?5006EX三維激光掃描儀的面世為其提供了變革。
IMAGER?5006EX是獲得ATEX認證（防爆認證）的三維激光掃描儀，批準應用于地下采礦和工業炸藥等易爆氣體環境中。
IMAGER?5006EX通過了ATEX?指令94/9/EC，認定為I類和II類級別產品。
IMAGER?5006EX產品是在IMAGER??5006i的基礎上融合了更高技術。
?
供電系統
IMAGER?5006EX內置電池組可供設備連續無線掃描1小時。
內置電池組的設計經過ATEX標準的經驗，符合在易爆環境中使用，不允許使用外接電源。
?
操控系統
可以通過配套的鍵盤和顯示器對IMAGER?5006EX進行直接操作，同時設備也配備了可供外部操控的Wi-Fi無線接口，使用PDA或筆記本電腦（通過ATEX認證）可以遠程對掃描儀進行操控。
所獲取的數據及時保存在內置硬盤里。
以太網接口可以在爆炸環境之外使用。
?
數據采集/質量控制
IMAGER?5006EX可應用于高密度高精度的掃描，以508000點/秒的數據采集速度節省了項目時間，采集后的數據可以及時保存在60G的內置硬盤中，支持高密度的掃描工作。
?
兼容性
IMAGER?5006EX完全兼容Z+F的軟件系列，如Z+F?LaserControl?和LFM?軟件。
掃描儀可以安置在Z+F專用三腳架上，并能進行對中整平。
可將符合標準的棱鏡安置于掃描儀頂部。
激光掃描儀的數據也與市場上通用軟件無縫兼容，如Visual Sensor Fusion (VSF)、JRC 3D Reconstructor等等。
技術參數
激光測量系統
ATEX證書：?IM2?Ex?d?[ib]?I?/?II?2G?Ex?d?[ib]?II?B?T4
測程：79?m
測程：0.4 m
分辨率：0.1?mm
數據獲取速率：≤?508,000點/秒
線性誤差：≤?1mm（50米以內）
?
10米處的誤差（均方根誤差）：
-?反射率10%時（黑色）：1.2?mm
-?反射率20%時（暗灰）：0.7?mm
-?反射率10 0%時（白色）：0.4?mm
?
25米處的誤差（均方根誤差）：?
-?反射率10%時（黑色）：2.6?mm
-?反射率20%時（暗灰）：1.5?mm
-?反射率1 00%時（白色）：0.7?mm
?
50米處的誤差（均方根誤差）：
-?反射率10%時（黑色）：6.8?mm
-?反射率20%時（暗灰）：3.5?mm
-?反射率1 00%時（白色）：1.8?mm
?
工作溫度：?0°C?—?40°（內部參考忽略不計）
?
激光：可見光
光束發散度：0.22毫弧度
光束直徑：約3毫米（距1米時）
激光等級：3R(ISO EN 60825-1)
?
偏轉單元
系統?垂直/水平：旋轉鏡/旋轉裝置
視野?垂直/水平：310°/360°
分辨率?垂直/水平：0.0018°/0.0018°
精度?垂直/水平：0.007°rms/0.007°rms
掃描速度：≤50轉/秒
全周掃描速度：25轉/秒
分辨率
角分辨率： ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? | 像素/360°（垂直、水平） | 掃描時間/360° |
預覽分辨率： ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? | 1250? | 25秒 |
中等分辨率： ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? | 5000? | 1分40秒 |
高分辨率： ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? | 10000? | 3分22秒 |
更高分辨率： ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? | 20000? | 6分44秒 |
高分辨率： ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? | 40000 | 26分40秒 |
分辨率： ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? | 100000 | 變量 |
?
其他
傾斜測量：
分辨率：1/1000°
精度?(零點)：1/500°
數據存儲：內置固態硬盤≥60GB
數據傳輸：Wi-Fi/以太網
通信接口：Wi-Fi/以太網
?
綜合操作面板：
鍵盤：6個按鈕
顯示器：4行顯示
?
電源：
輸入電壓：18V?DC（掃描主機）
功率：65W
?
工作時長：
內置電池組：1小時
?
環境要求：
工作溫度：0°C?—?40°C
存儲溫度：-20°C?—?50°C
濕度/保護等級：無冷凝/IP54
光線反射條件：無反射
光線條件：在強烈日光下或黑暗中均可操作
?
尺寸和重量：
掃描主機(長x寬x高)/重量：395mm?x?250mm?x?414mm/30.6kg
底部水平軸：343mm
三腳架：
高度/重量：約800mm-1400mm/9kg
直徑：約1200mm
*本公司產品技術參數及配置如有變更，恕不另行通知。
