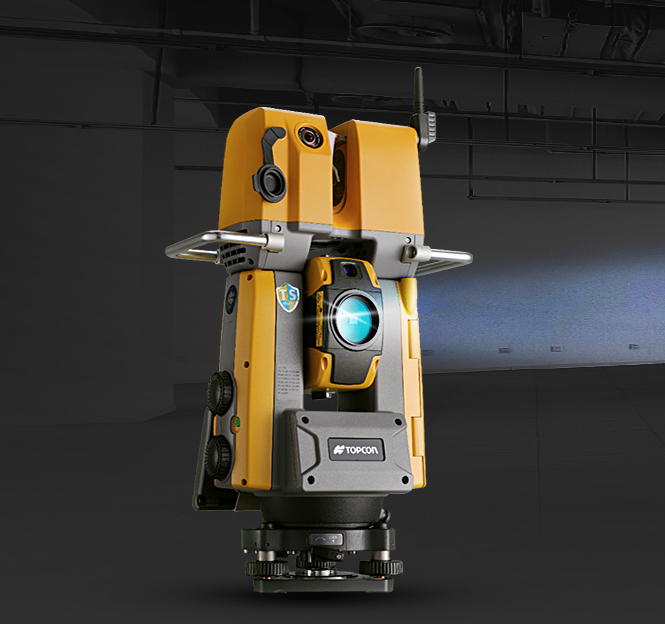

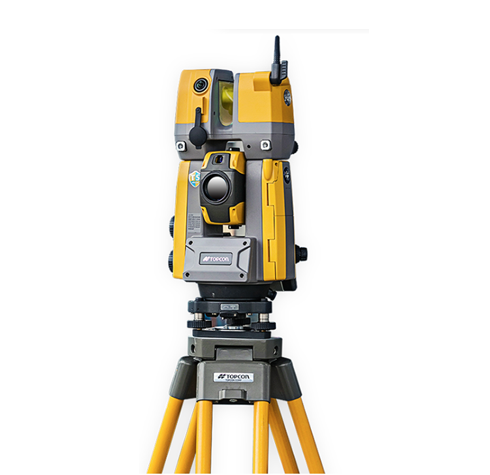

拓普康GTL-1200全站式掃描儀

GTL-1200由一臺高精度馬達全站儀以及一個獨立的掃描模塊組成, 用戶只需要一臺設備就可以完成測量、掃描、檢測等多項工作。配合BIM放樣軟件以及Verity質量檢測軟件,可以輕松的應對各種施工問題。

全站式掃描儀特點

ONE PRODUCT IS A REVOLUTION

• 3分鐘，360°掃描+廣角拍照
• 5分鐘，完成隧道設站+掃描
• 20分鐘，完成一次竣工檢測
• 1s，角度精度1秒
• IP65，防水防塵等級
• ±2mm，掃描精度@50m
• 200000，點/秒
• 自動跟蹤，自動照準功能

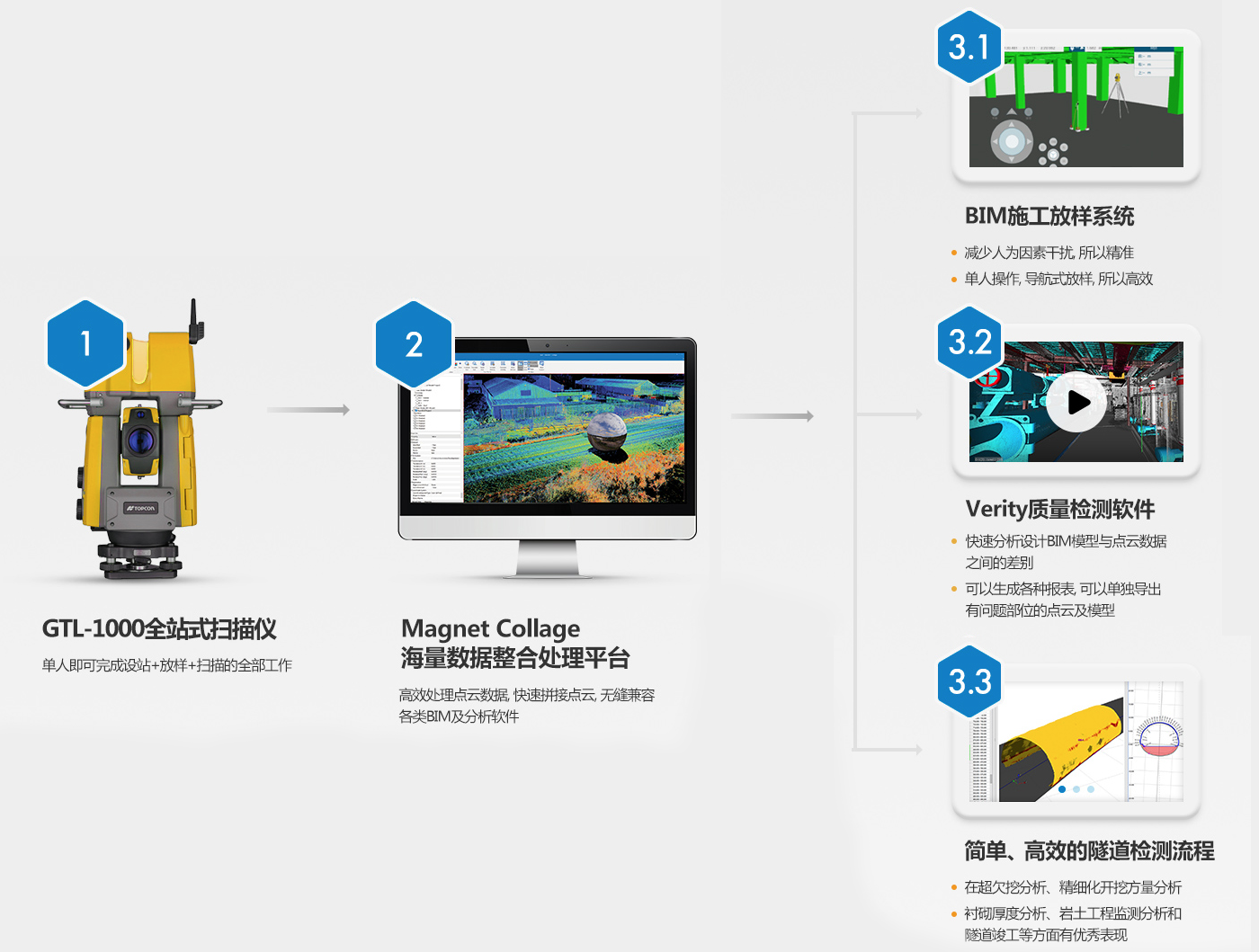

?產品操作流程及配套軟件介紹

提高生產力，降低成本?

傳統的施工質量檢測只能檢測到整體結構的 5%-10%，從某種意義上來說只能算抽檢。?

據統計，平均每個項目由于檢測不夠?qū)е碌墓こ谭倒ず脱悠?，?huì)造成 10%-20% 的預算過于多。?

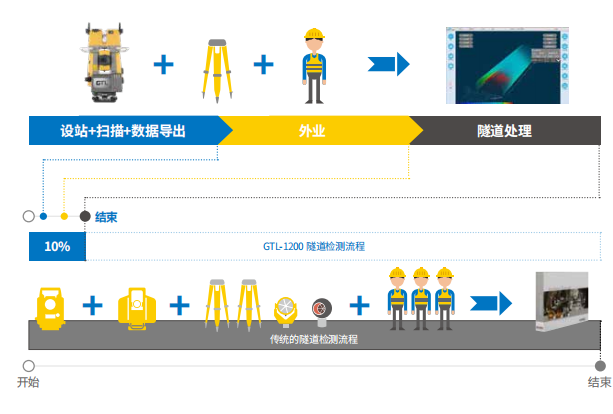

Topcon 實時施工檢測流程 :?

?提供完整的掃描和 BIM 施工放樣，比傳統方法快 10 倍?

?從傳統的二維視圖，進入真正的 BIM 測繪時代，實現真實的三維測量?

?直觀的 BIM 模型，無需草圖，利用點云及影像快速進行數據檢核

快—即是速度，更是效率

?聲波馬達，100m跟蹤速度125公里/小時?

?全景掃描+內置廣角相機+ 200000點/秒?

?節省設備投資和人力?

?減少外業掃描時間?

?40秒一次全景360°掃描工作?

?減少50%~75%工作流程

應用9大領域

提高生產力，降低成本

• 鋼結構工程
• 數字礦山
• 結構混凝土
• 工廠/設備安裝
• 土方計算
• 隧道檢測
• 機電/管線
• 鋼結構工程
• 預制/構件

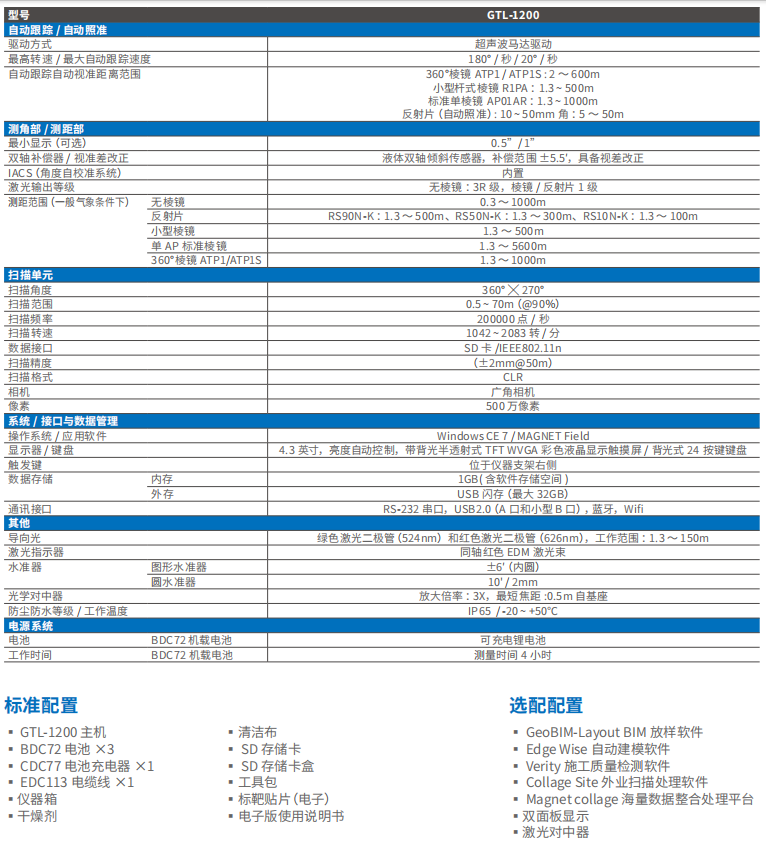

技術參數
