一. ? 概述

DACS現場測量機載版是我公司根據現場精度測量人員建議，特別開發的精度測量機載程序，用于船舶制造過程現場數據采集、現場尺寸檢查、幾何量檢查、三維精度控制等的專用系統。它以系統軟件為核心，集成現代高精度全站儀及各種附件于一體，能夠快速、精確、自動的對各種焊接件、船體分段、船體合攏進行精度檢查及控制。

為船廠用戶解決了眾多現場測量工作，大大提高了工作效率及測量精度。該程序操作簡單、功能齊全，有效克服PDA相關硬件設備易損耗、單人操作不便等問題，從而提高了工作效率、降低了生產成本。

二. ? 優勢

1. ? ?硬件WinCE平臺輕巧領邊，電池工作時間超長

2. ? ?測量數據自動記錄，數據更安全

3. ? ?測量精度高、速度快、距離范圍大，可從幾米到幾百米甚至上千米

4. ? ?提高工作效率，降低成產成本

5. ? ?非接觸式測量，測量精度高

6. ? ?操作簡單、功能齊全，一人即可現場作業

三. ? 特點

1. ? ?儀器架設方便，只需整平儀器，即使非專業人員也能輕松操作

2. ? ?可根據現場需要自由設置基準軸、基準面

3. ? ?分段總段自由擺放、脫胎測量，不需要在胎架上調平擺放

4. ? ?簡化作業技術人員工作量，提高生產效率

5. ? ?現場可進行分段分析、幾何量計算，實時確定各精度管理點偏差值

6. ? ?可根據用戶需求進行特殊模塊定制及功能擴展

四. ? 功能

1. ? 測量返回數據自動保存，根據現場氣象條件，自動進行誤差修正，大大提高數據測量精度

2. ? 兩點距離：通過兩點距離功能，自動計算兩點之間船長、船寬、船高方向的尺度，同時包含平距、斜距、高差

3. ? 圓心點測量：對管道或球體構件進行半徑、圓心的計算。例如在導管架、樁腿都是半徑很大的管狀體，無法直接測量到圓心，則在管壁上均勻打若干點，可用二乘法求圓心或向量法求圓計算功能將計算量求出

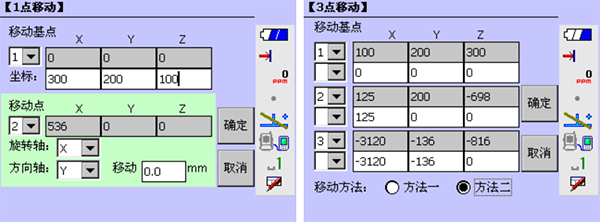

4. ? 現場數據分析簡單實用的點平移、角度旋轉、位移旋轉功能便于對單個分段的數據分析，調整分段至最優狀態

5. ? 實時顯示實測數據與設計數據偏差轉動全站儀瞄準目標，在全站儀測量軟件中點擊測量按鈕，即開始驅動儀器進行測量。測量數據和與設計數據的相差值即顯示在表格中

五. ? 產品展示
